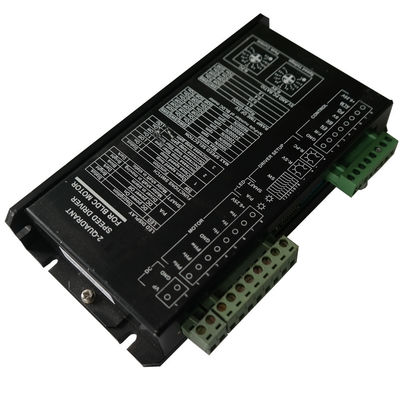

управление скоростью 24V 360W Pwm 3 водитель мотора участка BLDC

управление скоростью 24V 360W Pwm 3 водитель мотора участка BLDC
управление скоростью 24V 360W Pwm 3 водитель мотора участка BLDC

Большие изображения :  управление скоростью 24V 360W Pwm 3 водитель мотора участка BLDC

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: OWO
Сертификация: CE, RoHs
Номер модели: BLSD2430DC-2Q-N
Оплата и доставка Условия:
Количество мин заказа: 1pc
Цена: Negotiable
Упаковывая детали: КОРОБКА КОРОБКИ
Время доставки: как подтвержено
Условия оплаты: L/C, T/T, западное соединение, PayPal
Поставка способности: 3000пкс/монтх

управление скоростью 24V 360W Pwm 3 водитель мотора участка BLDC

описание
Напряжение тока: 24ВДК Я пиковый: 30А
Я cont: 15А Сила: 360В
Входной сигнал ссылки: 0~5v/PWM/Frequency Размер (Л*В*Х): 162*82.5*29
f PWM: 15КХз Дизайн: Чистое оборудование построило
Высокий свет:

360W 3 водитель участка BLDC

,

управление pwm моторов bldc

,

безщеточное управление pwm мотора

водитель скорости мотора dc brushelss 24V 30A 57mm, регулятор мотора BLDC для мотора bldc 3 участков с датчиками залы



Описание:



N Serires водитель скорости с переменными параметрами и конц-петлей PI. Ссылка может аналоговое напряжение be0∼5V или 0∼100%PWM. Также может быть частотой 0∼3kHz путем добавление блока F-V на PCB. Параметры могут быть установленными глубокими переключателями и потенциометра как номер поляка, максимальная скорость, время пандуса, время фильтра петли и ранги etc. Votage пика настоящие 12,24,36,48VDC. Работая настоящие ранги 5,10,15A. Окружающая ранг temperarure -10∼+45ºC, - 40∼+65ºC



Особенности:

технология Поверхност-держателя ♦ и небольшой размер.

управление конц-петли ♦ 2-Quadrant PI скорости с хорошими линеарностями.

Установка переменного параметра ♦ для различных моторов

Функции управления ♦ F/R, включить, затормозить, быстро пройти ссылку и вне положили функции ИМПа ульс скорости (СТРАНИЦЫ), сигнала тревоги. Над предохранением от температуры.

Виды ♦ 3 входных сигналов ссылки: аналоговое напряжение, PWM, частота.

♦ соответствующее для мотора DC 3 участков безщеточного с датчиками залы

Польза ♦ промышленных обломоков ранга.



Называя правило:



DC 30 – 2Q BLSD 48 – n - T p
BLSD:         Водитель скорости BLDC

24:         Расклассифицированное напряжение тока (VDC)

30:         Пиковый настоящий предел (a)

DC:         Потребляемая мощность DC

2Q:         2-Quadrant управляя режимом

N:         Серия n (нормальные размер и переменные параметры)

T:         Животики ºC T=-40~+65, животики ºC unlabelled=-10~+45

P:         Входной сигнал ИМПа ульс P=0-3KHz на SV, unlabelled= 0-5V на SV



Водитель скорости серии 2Q BLDC n с фиксированными параметрами:



НЕТ. Модель Окружающий
Temp
(ºC)
Напряжение тока
(VDC)
Пик
Настоящий
Предел
(A)
Непрерывный
Настоящий
(A)
60º/120º
Hall
Датчик
f
PWM
(КГц)
Скорость PI
Конц-петля
Контроль
SV
Пандус
Время
(S)
SV
Ряд
(V)
LV &
OV
Предел
Сигнал тревоги
Выход
Скорость
ИМП ульс
Выход
1 **** BLSD1210DC-2Q-N -10~+45
-40~+65
12V
(9~15)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
2 **** BLSD1220DC-2Q-N -10~+45
-40~+65
12V
(9~15)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
3 **** BLSD1230DC-2Q-N -10~+45
-40~+65
12V
(9~15)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
4 **** BLSD2410DC-2Q-N -10~+45
-40~+65
24V
(17~32)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
5 **** BLSD2420DC-2Q-N -10~+45
-40~+65
24V
(17~32)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
6 **** BLSD2430DC-2Q-N -10~+45
-40~+65
24V
(17~32)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
7 **** BLSD3610DC-2Q-N -10~+45
-40~+65
36V
(27~45)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
8 **** BLSD3620DC-2Q-N -10~+45
-40~+65
36V
(27~45)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
9 **** BLSD3630DC-2Q-N -10~+45
-40~+65
36V
(27~45)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
10 **** BLSD4810DC-2Q-N -10~+45
-40~+65
48V
(37~55)
10 5 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
11 **** BLSD4820DC-2Q-N -10~+45
-40~+65
48V
(37~55)
20 10 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole
12 **** BLSD4830DC-2Q-N -10~+45
-40~+65
48V
(37~55)
30 15 15

0.1/0.25/

0.5/1.0

0~5 24p/r@
8-Pole














Извещение:

1. Отборное течение пика водителя: Если расклассифицированное настоящее инфракрасн мотора, то Ip (a) ≧2*Ir (a).
Если сила требуемой производительности Pr мотора (w), то Ip (a) ≧4*Pr/Vr. Vr (v) расклассифицированное напряжение тока мотора.
2. управлять квадрантом: Водители только использованы внутриⅠ & квадрант Ⅲ.
3. входной сигнал частоты: Модуль переноса F-V можно добавить к водителю для настройки по частоте (0-3KHz/TTL) на порте SV.
4. деятельность тормоза: Когда порт BK будет переключен к низшему уровню, мотор остановит побежать быстро путем замыкать накоротко замотки через нижние MOSFETs. Скорость мотора на тормозить
не превысить Безопасн-Тормоз-скорость Ns (см. схему коммутаций).
5. взаимодействие от руководств: Hall сигналы могут быть нарушены переключенным течением в замотках водит когда длина больше чем 500mm. Не переплетайтесь они совместно. Лучшее
экранированные выводы пользы.
6. изоляция мотора: Датчики Hall к датчикам замоток/Hall для того чтобы поехать на автомобиле случай/замотки для того чтобы поехать на автомобиле случай
Сопротивление изоляции > 500MOhm @ 500VDC
Диэлектрическая прочность < 1mA="">
