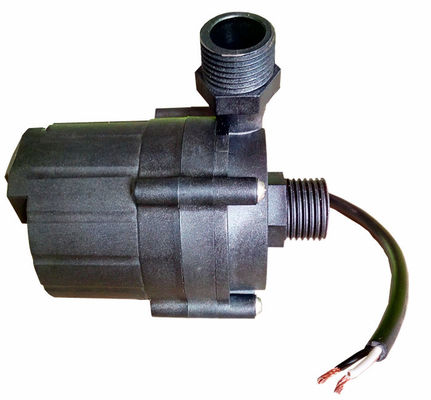

DC аквариума 20L m небольшой привелся в действие 24 насоса пруда вольта

Водяная помпа DC DKB60 24V безщеточная, для циркуляции аквариума циркуляции воды

Водяная помпа DC серии DKB60 промышленная безщеточная

Поддерживать/циркуляция/Переменная-частота/малошумное/центробежное управление pump/PWM

■Применения

■Особенности
◆Центробежный насос
◆Передача магнитной силы (структура насоса экрана)
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM
◆С управлением подачи постоянного
◆Обратное предохранение от полярности (опционное)
◆Сухая идущая защита (опционная)
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры

■Техническое описание (части в контакте с жидкостью)
Снабжение жилищем насоса главное: PPS+GF
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: Рукав составных материалов смолы углерода керамический
Вал: ось керамики/вал нержавеющей стали
Кольцо уплотнения: EPDM

■Задающий усилитель (включая мотор)
Управлять электромагнитом: Пластиковая магнитная прессформа
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA+GF (черное)
Снабжение жилищем насоса: PPS+GF (УЛЬТРАФИОЛЕТОВОЕ сопротивление)
Кронштейн: Нержавеющая сталь SUS 304
Обруч кронштейна: США 304 нержавеющее steel+ амортизируя резиновое кольцо
Водоустойчивое основанное на оценке IP65 (en60529)
Проводка: 3 руководства/водоустойчивого соединитель опционные
Диаметр сопла: 20.5mm (внутренний диаметр: 14.5mm)

■Модельные спецификации
DKB60-12G 12 V
DKB60-24G 24 V
С суффиксом кронштейна модельным: СТАРШИЙ (например: DKB60-12GSR)

■Устанавливать инструкцию
Насосы серии DKB60 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу продетую нитку диаметром соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).

7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.

       диаграмма 1              диаграмма 2                       диаграмма 3

■Параметр температуры
Средняя жидкостная температура: -25℃ к +105℃ (- 13°F к + 221°F)
Работая температура окружающей среды: -10℃ к +100℃ (14°F к +212°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)

■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.

■Ряд напряжения тока
Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V
Расклассифицированная водяная помпа 24V, выполнимый ряд 16V - 30V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.

Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)

■Электрический параметр
Спецификация:
Спецификация категории но.
1 расклассифицированное напряжение тока 12V/24V
2 выполнимое напряжение тока 9-16V/18V-30V
3 расклассифицированная сила 5-60W
Ряд 0-20L/minuts 3 подач
Ряд 4 подъема 0-10M
5 шум ≤40dB
6 срок службы 20000H
Деятельность работающего режима 7 непрерывная
Диаметр 8 входа 20.5mm (внутренний диаметр: 14.5mm)
Диаметр 9 выхода 20.5mm (внутри диаметра: 14.5mm)

■Описание проводки
Стандартная длина провода: 40 СМ (НЕ ВОЛОЧИТЕ ПРОВОД)

Черный: DC -
 Серый цвет: PWM
 Браун: DC +12/24VDC

■Описание PWM

3 пути для регулировки скорости

1: аналоговое напряжение 0-5V
2: Коэффициент круга обязаностей 0%-100% PWM (диаграмма внизу)
3: Частота входного сигнала PWM (1K-10K Hz)

Все данные ориентированный на заказчика для клиента

■Структура насоса

■Обслуживание изготовления на заказ:
1: Части насоса ориентированные на заказчика согласно требованиям к клиента специфическим
2: Рабочие параметры насосов ориентированные на заказчика согласно требованиям к клиента
3: Опционные аксессуары насоса ориентированного на заказчика согласно требованиям к клиента
4: Программа особенной цепи ориентированная на заказчика согласно требованиям клиента
5: Наружное снабжение жилищем может быть ориентировано на заказчика согласно требованиям к клиента

■Диаграмма кривой

■Размеры водяной помпы общие

■Размеры водяной помпы общие (дюритовое соединение колючки)
