Подробная информация о продукте:
|
| Тип замотки: | Звезда | Угол эффекта Холла: | угол 120 градусов электрический |
|---|---|---|---|
| вал бежит вне: | 0.025мм | Радиальная игра: | 0.02mm@450g |
| Осевой люфт: | 0.08mm@450g | Сила Max.radial: | 10N @ 10mm от фланца |
| Диэлектрическая прочность: | 500ВДК на одна минута | Сопротивление изоляции: | 100MΩMin., 500VDC |
| Высокий свет: | безщеточные постояннотоковые электрические двигатели,мотор bldc одновременный,безщеточный мотор dc с интегрированным регулятором скорости |
||

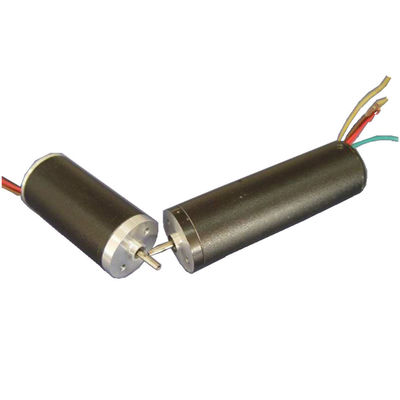

мотор dc 22mm круглый безщеточный использующ для рекламировать аппаратуру
Безщеточный мотор DC одновременный электрический двигатель который приведены в действие постояннотоковым электричеством (DC) и который имеет электронно контролируемую систему коммутирования, вместо механической системы коммутирования основанной на щетках. В таких моторах, течение и вращающий момент, напряжение тока и rpm линейно связаны.
СЕРИЯ OWM22RBL
◆ОБЩИЕ СПЕЦИФИКАЦИИ
| Обматывая тип | Звезда | |
| Угол эффекта Холла | угол 120 градусов электрический | |
| Вал бежит вне | 0.025mm | |
| Радиальная игра | 0.02mm@450g | |
| Осевой люфт | 0.08mm@450g | |
| Максимальная радиальная сила | 10N @ 10mm от фланца | |
| Максимальная осевая сила | 2N | |
| Класс изоляции | Класс b | |
| Диэлектрическая прочность | 500VDC на одна минута | |
| Сопротивление изоляции | 100MΩMin., 500VDC | |
◆ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
| Руководство нет. | Цвет руководства | Датчик руководства | Функция | Описание |
| 1 | Синь | UL1007 28AWG | Vcc | Подача напряжения для датчиков залы |
| 2 | Красный | Hall a | ||
| 3 | Желтый цвет | Hall b | ||
| 4 | Браун | Hall c | ||
| 5 | Зеленый цвет | GND | Смолотый для датчиков залы | |
| 6 | Красный | UL1007 26AWG | Участок u | |
| 7 | Браун | Участок v | ||
| 8 | Черный | Участок w |
◆ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ
| Модель | OWM22RBL45 | OWM22RBL68 | ||||||
| Количество поляков | 8 | 8 | ||||||
| Номер участка | 3 | 3 | ||||||
| Расклассифицированное напряжение тока (VDC) | 24 | 24 | ||||||
| Проектная скорость (RPM) | 4600 | 3500 | ||||||
| Непрерывный вращающий момент стойла (mN.m) | 9,6 | 26,4 | ||||||
| Расклассифицированный вращающий момент (mN.m) | 8 | 22 | ||||||
| Расклассифицированная сила (W) | 3,8 | 8 | ||||||
| Пиковый вращающий момент (mN.m) | 21 | 50 | ||||||
| Пиковое течение (A) | 1,1 | 1,5 | ||||||
| Линия - к - сопротивление трубопровода (омы) | 23 | 11,8 | ||||||
| Линия - - линия индуктивность (mH) | 6,2 | 4,2 | ||||||
| Вращающий момент постоянн (mNm/A) | 30,2 | 35,5 | ||||||
| Инерция ротора (g.cm2) | 0,66 | 1,32 | ||||||
| Длина тела (mm) | 45 | 68 | ||||||
| Масса (Kg) | 0,07 | 0,12 | ||||||
◆РАЗМЕРЫ:
Родственные имена:
С особенностями небольшого размера, компактной текстуры, ровного управления скоростью и высокого цен-представления, серия OWM22RBL круглого безщеточного мотора широко использована в индустрии рекламы. Например, она использована для больших репроекторов.
