Подробная информация о продукте:
|
расклассифицированное напряжение тока: | 48В | Скорость мотора: | 24000 RPM |
---|---|---|---|
Шарикоподшипник: | Шарикоподшипник NMB высокоскоростной | Шум: | дБ 80 |
Чистый вес: | 490 g | Ранг IP: | ИП 54 |
Воздушные потоки: | 35 m3/h | Воздушное давление: | 12КПа |
Высокий свет: | 48 вентилятор v BLDC центробежный,центробежный нагнетатель dc 48V,охлаждающий вентилятор воздуходувки dc 48V безщеточный |

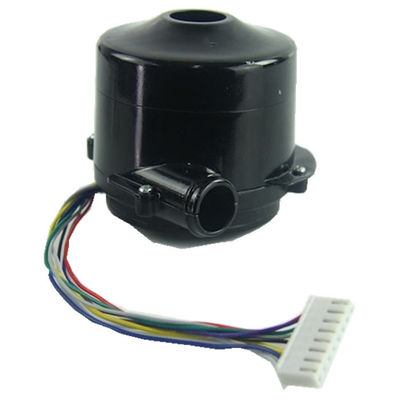

Машина 48 VDC дыша, пневматический насос, воздуходувка воздуха охлаждая оборудования безщеточная с шарикоподшипником NBM
1: Безщеточные особенности воздуходувки воздуха DC:
1: Высокоскоростной, специализированный высокоскоростной шарикоподшипник (NMB) предлагая длиной срок службы и малошумный
2: Высокие давление и выход воздушного потока дизайном компактного размера
3: Высокая эффективность, гораздо более эффективная чем воздуходувка мотора щетки
4: Высокая надежность, специализированный регулятор сделать деятельность более надежным
5: Высокое умное, регулировка скорости PWM, положительный заворот, обратная связь сигнала СТРАНИЦЫ, умный контролировать
2: Безщеточные применения воздуходувки воздуха DC:
1: Воздушная подушка буфера
2: Умное closestool
3: Мокрот-высасыватель электрического привода
4: Центральная система вентиляции
5: Очиститель воздуха
6: Сушильщик руки
7: Машина воздушного пузыря
8: Вентилируя прибор
9: Пылесос
10: дыша машина
11: пневматический насос
12: Охлаждая оборудование
13: осеменять машину
3: Параметры продуктов
Модель | OWB9290-24 | OWB9290-48 |
Расклассифицированное напряжение тока | 24VDC | 48VDC |
Расклассифицированные настоящие (открытый) | 7A | 3.9A |
Воздушные потоки (открытые) | 33M3/H | 35M3/H |
Скорость мотора (открытая) | 22000 RPM | 24000RPM |
Расклассифицированные настоящие (закрытый) | 3.4A | 2.2A |
Воздушное давление (закрытое) | 10.5kPa | 12kPa |
Скорость мотора (закрытая) | 25800 RPM | 27300RPM |
Поляк мотора | 4 | 4 |
Сопротивление участка | 0,82 ома | 1,53 ома |
Шум | dBA 80 | dBA 80 |
Шарикоподшипник | Шарикоподшипник NMB высокоскоростной | |
Управляя мотор | мотор DC 3 участков безщеточный | |
Угол датчика Hall | 120° | |
RPM-ИМП ульс | 1 Hz=30rpm | |
Обматывая тип | Перепад | |
Замотка выдерживает напряжение тока | 500VDC (1 минута) | |
Класс изоляции | Класс f | |
Вес воздуходувки | 490 g | |
Ранг IP | IP54 | |
Температура деятельности | -20℃~ 50℃ | |
Срок службы (под 40℃) | 10000 часов |
Воздуходувка воздуха DC серии OWB9290 безщеточная
4: Представление продукции в действии
Безщеточный период коммутации воздуходувки DC OWB9290
Безщеточные рабочие характеристики воздуходувки DC OWB9290
5: Общие размеры
6: Монтажная схема
Pin 4 | Красный | +5V |
Pin 5 | Пурпур | Hall a |
Pin 6 | Зеленый цвет | Hall b |
Pin 7 | Серый цвет | Hall c |
Pin 8 | Черный | GND |
Pin 1 | Желтый цвет | Участок a мотора |
Pin 2 | Синь | Участок b мотора |
Pin 3 | Белый | Участок c мотора |
7: Внимания
1: Сделайте работу под максимальным воздушным давлением, воздушные потоки слишком небольшие на максимальном воздушном давлении, и не безопасно для использования.
2: Добавьте присоединение фильтра к входу делает воздуходувку нося более длинный срок службы.
3: Правильное направление вращения CCW
4: Не используйте воздуходувку в высокотемпературной, высокой влажности, высоких магнитных полях
5: Пожалуйста используйте соответствующее электропитание для воздуходувки.
6: Пожалуйста свяжитесь мы для модели водителя/регулятора suitbale.
