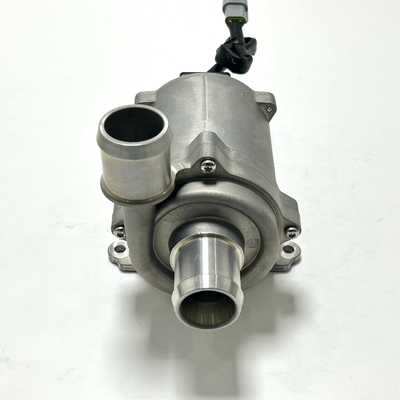

30-60В электрический антифризный насос для гликольной фторированной жидкости системы охлаждения

Фабричный электрический охлаждающий насос для гликола Фторированная жидкая охлаждающая система в кабинете ESS, охлаждающей системе центра обработки данных и базовой станции сигнала 5G.

Особенности продукта

Наименование продукта: Электрический водонасос BLDC

Модель:OWPD650L-1

Срок службы: 40000 часов

Степень ИП: IP67

Внешний вид: Алюминиевая сплав, натуральные цвета

В скобках: все в одном

Шум: ≤ 65 дБ ((А))

Вес: 2,53 кг.

Проницаемость: при 0,4 МПа утечка < 1 мл

Ослабляющий огонь: согласно стандарту GB/T 2408, он соответствует уровню горизонтального сгорания HB и уровню вертикального сгорания V-0.

Механическая прочность: согласно стандарту QC/T413-2015, соответствует степени тяжести: на двигателе

Запрещенные вещества: соответствует GBT 30512-2014

Сфера применения

Температура окружающей среды: -40°C -85°C

Температура жидкости: -40°C -85°C

Тип жидкости: коммерческие хладагенты могут использоваться с водяными насосами, но смешивание различных хладагентов не допускается. Соотношение смешивания воды и антифриза выбирается в диапазоне от 50/50 до 40/60.

Чтобы охлаждающая система была полностью заполнена средой, охлаждающая система должна быть полностью очищена до вакуума.

Установка: требования к вибрациям и шуму должны учитываться при определении места установки и конкретных крепежных элементов/укрепляющих устройств в приложении.и положение установки должно предотвращать накопление воды на поверхности/внутри системы подключения.

Типичные приложения: Система теплового управления энергосбережением, шкаф зарядки с жидкостным охлаждением, система центра обработки данных

Основные параметры:

Номинальное напряжение: 48VDC

Диапазон рабочего напряжения: 30-60VDC

Регулируемый ток: 15±5% A

Номинальная производительность: 120L/мин@180Kpa

Входная мощность: 700 Вт±5%

Максимальная пропускная способность: 180±5% л/мин

Максимальная головка: 23±1 м

Диапазон скоростей: 2500 оборотов в минуту 5500 оборотов в минуту

Сопротивление: 2,6±3%Ω

Индуктивность: ось Q 14mH ось D 13mH

BEMF: 24,5±3%В

Количество пар столбов: 3 пары столбов

Уровень изоляции: F

Электрическая напряженность: <1mA >500MΩ

Длина ремня: U V W Длина силового шнура 300 мм

Информация о вставке: Амфенол:AT04-3P-RD01-NFK

Инструкция по использованию контроллера

Размеры PCBA: 100 мм*90 мм, Высота: 32 мм

Размеры установки контроллера:

Размер водонагревателя: 120 мм*100 мм, толщина водонагревателя: 8 мм

Общая высота (включая PCBA):42 мм,Установительные розетки:4 мм*5 мм ((используйте винты M3)

Порт управления ввода/вывода

1. PWM. частота ввода PWM: 100-1000Hz (рекомендуется 200Hz), амплитуда PWM: 10-48V, диапазон регулирования скорости рабочего цикла: 0%-10%: остановка насоса (7% рекомендуется для сигнала остановки), 11%-55%:минимальная скорость работы насоса; 56%-90%: линейный диапазон скоростей, 91%-100%: максимальная скорость работы насоса
2. Выходный сигнал обратной связи (тип тока): высокий уровень (48 В) для нормальной работы, низкий уровень (< 1 В) для ошибки, а типичный рабочий ток для обратной связи с ошибкой составляет 5 мА
3. ГНД. Сигнал ГНД.
4. ВСП. Аналоговое регулирование скорости ввода напряжения (0-10В)
5. 10 В, 10 В питания.

Размер установки насоса

Производительность насоса

Схематическая схема испытательной скамьи
