| МОК: | 5 комплектов |
| цена: | negotiable |
| стандартная упаковка: | Стандартная упаковка |
| Срок доставки: | 5-25дней |
| способ оплаты: | Т/Т, Л/К |
| Пропускная способность: | 300 комплектов/дней |

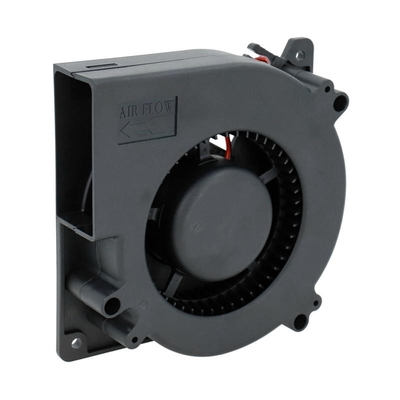

Разделенный центробежный вентилятор Дк вентиляторного двигателя БЛДК турбинки 225-86 воздуходувки
1: Бесщеточный воздуходувка постоянного тока Особенности:
1: Высокоскоростной специализированный высокоскоростной шарикоподшипник (NMB), обеспечивающий длительный срок службы и низкий уровень шума.
2: Высокое давление и производительность воздушного потока благодаря компактной конструкции
3: Высокая эффективность, гораздо более эффективная, чем воздуходувка с щеточным двигателем.
4: Высокая надежность, специализированный контроллер делает работу более надежной.
5: Высокоинтеллектуальный, регулирование скорости PWM, положительная инверсия, обратная связь сигнала PG, интеллектуальное управление
2:
|
Материал
|
Рабочее колесо из PA66
|
|
Несущий
|
Подшипник
|
|
Контроль скорости
|
Вход управления 0-5/10В или ШИМ
|
|
Рабочая темп.
|
-40~ +60°С
|
|
Класс изоляции
|
Б
|
|
Класс защиты
|
IP55
|
|
Одобрения
|
ССС, СЕ
|
3: параметры продуктов
| Модель | ОВБ9290-24 | ОВБ9290-48 |
| Номинальное напряжение | 24 В постоянного тока | 48 В постоянного тока |
| Номинальный ток (открытый) | 7А | 3,9А |
| Поток воздуха (открытый) | 33M3/ЧАС | 35М3/ЧАС |
| Скорость двигателя (открытая) | 22000 об/мин | 24000 об/мин |
| Номинальный ток (замкнутый) | 3,4 А | 2,2 А |
| Давление воздуха (закрыто) | 10,5 кПа | 12 кПа |
| Скорость двигателя (закрыта) | 25800 об/мин | 27300 об/мин |
| Полюс двигателя | 4 | 4 |
| Фазовое сопротивление | 0,82 Ом | 1,53 Ом |
| Шум | 80 дБА | 80 дБА |
| Подшипник | NMB Высокоскоростной шарикоподшипник | |
| Приводной двигатель | 3-фазный бесщеточный двигатель постоянного тока | |
| Угол датчика Холла | 120° | |
| RPM-импульс | 1 Гц=30 об/мин | |
| Тип обмотки | Дельта | |
| Выдерживаемое напряжение обмотки | 500 В постоянного тока (1 минута) | |
| Класс изоляции | Класс F | |
| Вес воздуходувки | 490 г | |
| степень защиты IP | IP54 | |
| Рабочая Температура | -20℃~ 50℃ | |
| Срок службы (до 40 ℃) | 10000 часов | |
Серия OWB9290 бесколлекторный воздух постоянного тока воздуходувка
4: производительность продуктов
Период коммутации бесщеточного вентилятора постоянного тока OWB9290
Бесщеточный вентилятор постоянного тока OWB9290 Кривые производительности
5: Габаритные размеры
6: схема подключения
| Контакт 4 | Красный | +5В |
| Контакт 5 | Пурпурный | Зал А |
| Контакт 6 | Зеленый | Зал Б |
| Контакт 7 | Серый | Зал С |
| Контакт 8 | Черный | ЗАЗЕМЛЕНИЕ |
| Контакт 1 | Желтый | Фаза двигателя А |
| Контакт 2 | Синий | Фаза двигателя B |
| Контакт 3 | Белый | Фаза двигателя C |
7: Внимание
1: не работает при максимальном давлении воздуха, поток воздуха слишком мал при максимальном давлении воздуха, и это небезопасно для использования.
2: Добавьте фильтр, прикрепленный к воздухозаборнику, что продлит срок службы подшипника воздуходувки.
3: правильное направление вращения против часовой стрелки
4: Не используйте воздуходувку при высокой температуре, высокой влажности, сильных магнитных полях.
5: Пожалуйста, используйте подходящий источник питания для воздуходувки.
6: пожалуйста, свяжитесь с нами для модели драйвера/контроллера.
|
|
