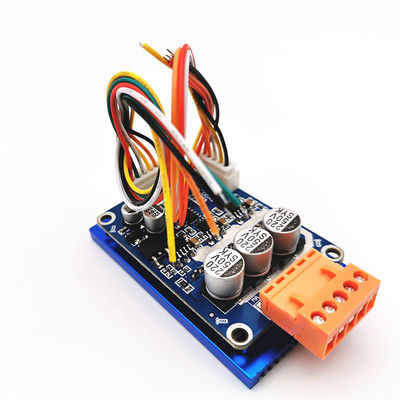

1. Порт контроля
5V — Напряжение тока выхода доски водителя внутреннее, для внешних потенциометра или переключателя для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соедините низший уровень 0V или соединитесь с GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.
Выход сигнала ИМПа ульс Singnal-скорости
GND-использованный для внутреннего контроля доски водителя
2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
P- ----DC
P+----DC +
3: Порт датчика Hall
Ha--- Hall
Hb--- Hall b
Hc--- Hall c
GND---GND
5V---входной сигнал 5V
4: Примечания
1. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
2. расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
3. внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.
