15A 24 управления скоростью доски водителя Sensorless BLDC вольта

15A 24 управления скоростью доски водителя Sensorless BLDC вольта

МОК: 1 набор
цена: negotiable
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
ДЖИКД-В6.3Э2
Напряжение тока деятельности:
24В
Работая течение:
15А
Управление скоростью:
0-5В
Выход сигнала ИМПа ульс скорости:
да
O.V / Предохранение от Л.В:
да
Цвет:
Зеленый цвет
Выделить:

24 водителя мотора bldc вольта

,

безщеточный водитель мотора DC 24V

,

sensorless безщеточные водители мотора dc

Описание продукта
Характер продукции

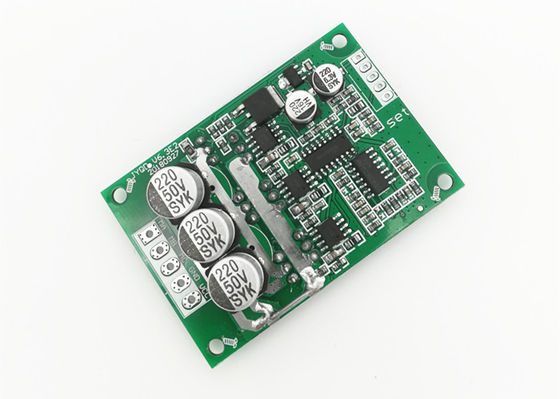

JYQD-V6.3E2 доска водителя мотора очень компактного размера BLDC с необходимыми стандартными функциями, свои благоприятная цена и надежное представление конкурсны для промышленного и коммерческих применений.

Свое широко прикладное всемирными клиентами почти на 8 лет, свой зрелый и стабилизированный дизайн сведущи для много применений.
15A 24 управления скоростью доски водителя Sensorless BLDC вольта 0
МОДЕЛЬ НЕТ.
JYQD-V6.3E2
РАБОЧАЯ ТЕМПЕРАТУРА
-20-85℃
ВВОД НАПРЯЖЕНИЯ
12-36VDC
МАКСИМАЛЬНОЕ РАБОТАЯ ТЕЧЕНИЕ
15A
РЕГУЛИРОВКА СКОРОСТИ PWM
Частота PWM: 1K-10KHz, круг обязаностей 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ
0-5V
15A 24 управления скоростью доски водителя Sensorless BLDC вольта 1
15A 24 управления скоростью доски водителя Sensorless BLDC вольта 2
15A 24 управления скоростью доски водителя Sensorless BLDC вольта 3
Директивы применения

1: Подтвердите что paraparameters напряжения тока и силы мотора для превышения ряда как определено.

2: Эта доска водителя использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (связаться мы для наведения)
  •

3: JYQD-V6.3E2 доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором BLDC под 100W без любого heatsink, но нужна нормальная вентиляция.
4: Штырь «5V» на доске водителя запрещен для подключения с внешней силой equipment.it только костюм для внешних потенциометра или переключателя для регулировки скорости, обращать и деятельности singnal swtiching.

5: Пожалуйста примите примечание которому доска водителя JYQD-V6.3E2 не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности.


15A 24 управления скоростью доски водителя Sensorless BLDC вольта 4
15A 24 управления скоростью доски водителя Sensorless BLDC вольта 5
Описание проводки

1. Порт контроля

5V — Напряжение тока выхода доски водителя внутреннее, для внешних потенциометра или переключателя для регулировки скорости и обращая деятельности
Z/Fвращая порты управлением направления. Соедините высокий уровень «5V» переднее направление, соединитесь к GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1V -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1K-10KHz; Круг обязаностей 0-100%
Выход сигнала ИМПа ульс Сигнал-скорости
GND-использованный для внутреннего контроля доски водителя

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора


GND----DC

VCC----DC +


3: Примечания
1. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
2. расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
3. внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Общие размеры

Размер доски ориентированный на заказчика к вашим запросам.
15A 24 управления скоростью доски водителя Sensorless BLDC вольта 6


Пожалуйста свяжитесь мы если вам нужна служба технической поддержки.

OEM, обслуживание ODM доступен!
