Трехфазный безщеточный водитель мотора Dc

Трехфазный безщеточный водитель мотора Dc

МОК: 1 набор
цена: negotiable
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
JYQD-V6.5E
Напряжение тока деятельности:
36-72VDC
Работая течение:
15А
Управление скоростью ПВМ:
Круг обязаностей 0-100% (1-20KHZ)
Выход сигнала ИМПа ульс скорости:
да
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V):
0 - 5V
Рабочая температура (℃):
-20-85℃
Выделить:

Водитель bldc JYQD V6.5E

,

Трехфазный безщеточный водитель мотора dc

,

bldc регулятор мотора 3 участков

Описание продукта
Характер продукции

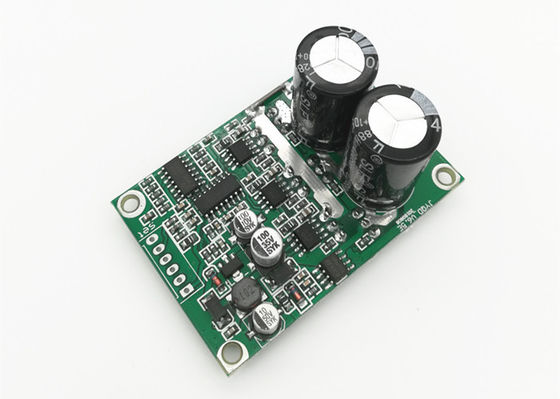

JYQD-V6.5E доска водителя мотора очень компактного размера BLDC с необходимыми стандартными функциями, свои благоприятная цена и надежное представление конкурсны для промышленного и коммерческих применений.

Свое широко прикладное всемирными клиентами почти на 8 лет, свой зрелый и стабилизированный дизайн сведущи для много применений.
Трехфазный безщеточный водитель мотора Dc 0
МОДЕЛЬ НЕТ.
JYQD-V6.5E
РАБОЧАЯ ТЕМПЕРАТУРА
-20-85℃
ВВОД НАПРЯЖЕНИЯ
36-72VDC
МАКСИМАЛЬНОЕ РАБОТАЯ ТЕЧЕНИЕ
15A
РЕГУЛИРОВКА СКОРОСТИ PWM
Частота PWM: 1K-10KHz, круг обязаностей 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ
0-5V
Трехфазный безщеточный водитель мотора Dc 1
Трехфазный безщеточный водитель мотора Dc 2
Трехфазный безщеточный водитель мотора Dc 3
Директивы применения

1: Подтвердите что paraparameters напряжения тока и силы мотора для превышения ряда как определено.

2: Эта доска водителя использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (связаться мы для наведения)
  •

3: JYQD-V6.5E доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором BLDC под 70W без любого heatsink, но нужна нормальная вентиляция.
4: Штырь «5V» на доске водителя запрещен для подключения с внешней силой equipment.it только костюм для внешних потенциометра или переключателя для регулировки скорости, обращать и деятельности singnal swtiching.

5: Пожалуйста примите примечание которому доска водителя JYQD-V6.5E не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности.


Трехфазный безщеточный водитель мотора Dc 4
Трехфазный безщеточный водитель мотора Dc 5
Описание проводки

1. Порт контроля

5V — Напряжение тока выхода доски водителя внутреннее, для внешних потенциометра или переключателя для регулировки скорости и обращая деятельности
Z/Fвращая порты управлением направления. Соедините высокий уровень «5V» переднее направление, соединитесь к GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1V -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1K-10KHz; Круг обязаностей 0-100%
Выход сигнала ИМПа ульс Сигнал-скорости
GND-использованный для внутреннего контроля доски водителя
Вращающий момент для начала пользы регулировки вращающего момента, убеждается извлечь резисторы для фиксированн-вращающего момента на доске перед использованием эта функция (контакт мы если вы хотите пользу эта функция перед использованием), то
2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора


GND----DC

VCC----DC +


3: Примечания
1. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
2. расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
3. внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Общие размеры

Размер доски ориентированный на заказчика к вашим запросам.
Трехфазный безщеточный водитель мотора Dc 6


Пожалуйста свяжитесь мы если вам нужна служба технической поддержки.

OEM, обслуживание ODM доступен!
