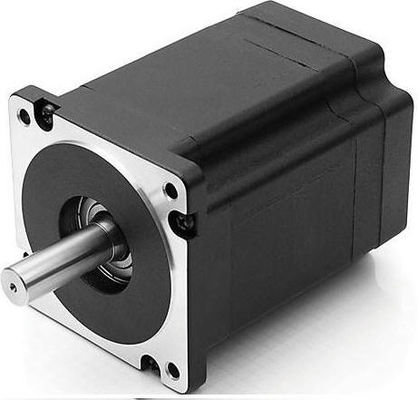

Подробная информация о продукте:
|
| Место происхождения: | Changzhou Китай (главная земля) | Сертификация: | CE,ROHS,UL. REACH |
|---|---|---|---|
| Коммутирование: | Безщеточный | Конструкция: | Рана серии |
| Вращающий момент: | 1.4N.m | Скорость: | 3000RPM |
| Напряжение тока: | 48В | Диаметр: | 86мм |
| Количество поляков: | 8 | Участок: | Трехфазный |
| Форма: | Квадрат | ||
| Высокий свет: | мотор dc nema 23 безщеточный,мотор сервопривода dc nema 23 безщеточный,мотор bldc nema 23 |
||
ИНДИКАЦИИ МОДЕЛЕЙ:
OWM86BLS01
OWM: Мотор OWO
86: Размер рамки 86mm
BLS: Мотор dc квадрата безщеточный
01: Номер серии
| Обматывая тип | Перепад |
| Угол эффекта Холла | угол 120 градусов электрический |
| Вал бежит вне | 0.05mm |
| Радиальная игра | 0.02mm@450g |
| Осевой люфт | 0.08mm@450g |
| Сила Max.radial | 220N @ 20mm от фланца |
| Сила Max.axial | 60N |
| Класс изоляции | Класс b |
| Диэлектрическая прочность | 500VDC на одна минута |
| Сопротивление изоляции | 100MΩMin., 500VDC |
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ:
| Руководство нет. | Цвет руководства | Датчик руководства | Функция | Описание |
| 1 | Красный |
UL1007 26AWG |
Vcc | Подача напряжения для залы |
| 2 | Синь | ЗАЛА A | ||
| 3 | Зеленый цвет | ЗАЛА B | ||
| 4 | Белый | ЗАЛА C | ||
| 5 | Черный | GND | Смолотый для датчиков залы | |
| 6 | Yellow&Y/W |
UL1007 20AWG |
Участок a | |
| 7 | Red& R/W | Участок b | ||
| 8 | Black&B/W | Участок c |
ЭЛЕКТРОННЫЕ СПЕЦИФИКАЦИИ:
| Модель | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Количество поляков | 8 | 8 | 8 | 8 |
| Номер участка | 3 | 3 | 3 | 3 |
| Расклассифицированное напряжение тока VDC | 48 | 48 | 48 | 48 |
| Проектная скорость RPM | 3000 | 3000 | 3000 | 3000 |
| Расклассифицированный вращающий момент N.m | 0,35 | 0,7 | 1,4 | 2,1 |
| Расклассифицированная сила w | 110 | 220 | 440 | 660 |
| Пиковый вращающий момент N.m | 1,05 | 2,1 | 4,2 | 6,3 |
| Пиковое настоящее a | 11 | 19 | 33 | 55 |
| Линия - к - омы сопротивления трубопровода | 1,05 | 0,36 | 0,2 | 0,16 |
| Линия - - линия индуктивность mH | 2,2 | 1,05 | 0,48 | 0,3 |
| Вращающий момент постоянн Nm/A | 0,1 | 0,11 | 0,13 | 0,11 |
| Задняя часть E.M.F | 10,5 | 11,5 | 13,5 | 11,5 |
| Инерция g.cm2 ротора | 400 | 800 | 1600 | 2400 |
| Длина тела (l) mm | 58 | 71 | 98 | 125 |
| Вес Kg | 1,5 | 1,85 | 2,6 | 4 |
Вышеуказанные детали стандартные продукты, мы можем конструировать и сделать как запрос клиента.
мотор серии BLDC 86mm можно широко использовать с промышленной автоматизацией, клапанами насоса, солнечным оборудованием
