Подробная информация о продукте:
|
| Тип замотки: | Звезда | вал бежит вне: | 0.025мм |
|---|---|---|---|
| Радиальная игра: | 0.02mm@450g | Осевой люфт: | 0.08mm@450g |
| Сила Max.radial: | 15Н @ 10мм от фланца | Сила Max.axial: | 10Н |
| Класс изоляции: | Класс б | Диэлектрическая прочность: | 500ВДК на одна минута |
| Сопротивление изоляции: | 100MΩMin., 500VDC | ||
| Высокий свет: | bldc nema 17,мотор dc nema 17 безщеточный,мотор bldc nema 17 |
||
мотор круглого фланца 42mm безщеточный, безщеточные моторы Outrunner использующ для проектировать воздушный фильтр автомобиля

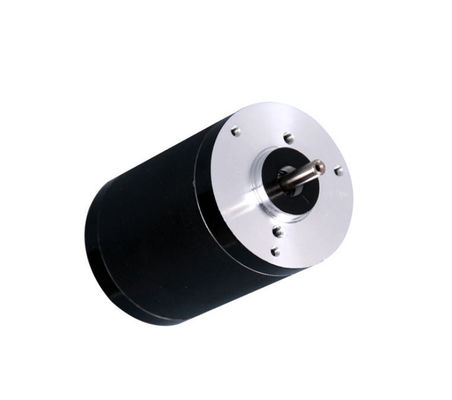

мотор DC 42mm круглый безщеточный
Особенности:
Плотность наивысшей мощности, NEMA17 стандарт, прикрепляя структура
◆ОБЩИЕ СПЕЦИФИКАЦИИ
| Обматывая тип | Звезда | |
| Угол эффекта Холла | угол 120 градусов электрический | |
| Вал бежит вне | 0.025mm | |
| Радиальная игра | 0.02mm@450g | |
| Осевой люфт | 0.08mm@450g | |
| Максимальная радиальная сила | 15N @ 10mm от фланца | |
| Максимальная осевая сила | 10N | |
| Класс изоляции | Класс b | |
| Диэлектрическая прочность | 500VDC на одна минута | |
| Сопротивление изоляции | 100MΩMin., 500VDC | |
◆ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
| Руководство нет. | Цвет руководства | Датчик руководства | Функция | Описание |
| 1 | Синь | UL1007 26AWG | Vcc | Подача напряжения для датчиков залы |
| 2 | Желтый цвет | Hall a | ||
| 3 | Браун | Hall b | ||
| 4 | Красный | Hall c | ||
| 5 | Зеленый цвет | GND | Смолотый для датчиков залы | |
| 6 | Красный | UL1007 22AWG | Участок u | |
| 7 | Браун | Участок v | ||
| 8 | Черный | Участок w |
◆ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ
| Модель | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| Количество поляков | 8 | 8 | 8 | 8 | ||||
| Номер участка | 3 | 3 | 3 | 3 | ||||
| Расклассифицированное напряжение тока VDC | 24 | 36 | 24 | 24 | ||||
| Проектная скорость RPM | 3500 | 4000 | 4000 | 6300 | ||||
| Непрерывный вращающий момент mN.m стойла | 21,6 | 96 | 180 | 138 | ||||
| Расклассифицированный вращающий момент mN.m | 18 | 80 | 150 | 115 | ||||
| Расклассифицированная сила w | 6,5 | 32 | 62 | 76 | ||||
| Пиковый вращающий момент mN.m | 60 | 240 | 450 | 500 | ||||
| Пиковое настоящее a | 1,5 | 5 | 7,5 | 10 | ||||
| Линия - к - омы сопротивления трубопровода | 9,8 | 1,6 | 0,71 | 0,325 | ||||
| Линия - - линия индуктивность mH | 7,5 | 1,94 | 0,86 | 0,36 | ||||
| Вращающий момент постоянн mNm/A | 48,7 | 38,5 | 38,6 | 28,7 | ||||
| Инерция g.cm2 ротора | 24 | 48 | 84 | 94 | ||||
| Длина тела mm | 30 | 60 | 85 | 93 | ||||
| Масса Kg | 0,25 | 0,4 | 0,7 | 0,8 | ||||
◆РАЗМЕРЫ:
Применение:
Индустрия корабля: Проектировать filte воздуха автомобиля
Индустрия бытового прибора: Фен для волос
Индустрия промышленной автоматизации: Электронные блоки, автоматические двери
Медицинская промышленность: Биохимический анализатор, анализатор гематологии, центрифуга
Индустрия научного прибора: Детектор газа шахты, аппаратуры угля качественные аналитические, детектор окружающей среды, компьютер точности врезал приборы
Другие: Оптически индустрия коррекции, etc.
