| МОК: | 5PCS |
| цена: | negotiable |
| стандартная упаковка: | сюита для коробки экспорта |
| Срок доставки: | как подтвержено |
| способ оплаты: | L/C, T/T, западное соединение |
| Пропускная способность: | 10000PCS/Month |

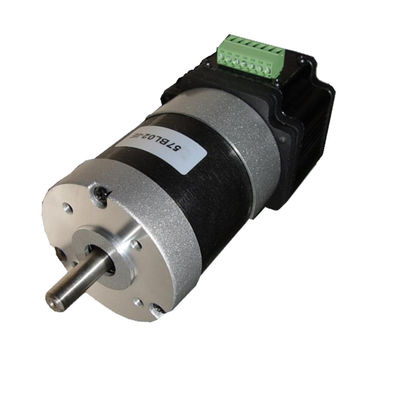

мотор 57mm безщеточный с внутренним водителем используя для аппаратуры угля качественной аналитической
Особенности:
57mm безщеточный мотор принимает дизайн привода интегрированный. Он небольшой в размере и максимуме в емкости. Он имеет переднее и обратное управление вращения, управлять скорости, выход сигнала скорости, и другие функции.
Применение:
Индустрия промышленной автоматизации: Машина замотки, автоматическая дверь, перистальтический насос
Индустрия научного прибора: Аппаратура угля качественная аналитическая
Индустрия связи: Антенна навигационного спутника
Пищевая промышленность: Машина мороженого
Индустрия бытового прибора: Косилка, etc.
◆ОБЩИЕ СПЕЦИФИКАЦИИ
| Обматывая тип | Перепад | |
| Угол эффекта Холла | угол 120 градусов электрический | |
| Вал бежит вне | 0.025mm | |
| Радиальная игра | 0.025mm@460g | |
| Осевой люфт | 0.025mm@4000g | |
| Максимальная радиальная сила | 75N @ 20mm от фланца | |
| Максимальная осевая сила | 15N | |
| Класс изоляции | Класс b | |
| Диэлектрическая прочность | 500VDC на одна минута | |
| Сопротивление изоляции | 100MΩMin., 500VDC | |
◆ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
| +5V F/R SV СТРАНИЦА GND GND +Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 +Vp---ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ +36VDC DC | ||||
| GND 6---ТОЧКИ СОПРИКОСНОВЕНИЯ СИСТЕМЫ | ||||
| GND 5---ТОЧКИ СОПРИКОСНОВЕНИЯ СИСТЕМЫ | ||||
| СТРАНИЦА 4---БЫСТРО ПРОЙДИТЕ ВЫХОД ИМПА УЛЬС (TTL), 12 PULSE/REV | ||||
| 3 SV---БЫСТРО ПРОЙДИТЕ НАПРЯЖЕНИЕ ТОКА 0-5VDC | ||||
| 2 F/R---ВРАЩАЯ НАПРАВЛЕНИЕ, Hi=CCW | ||||
| 1 +5V---ВЫХОД НАПРЯЖЕНИЯ ТОКА +5V | ||||
| ПРИМЕЧАНИЕ: БЫСТРО ПРОЙДИТЕ БЛИЗКОЕ УПРАВЛЕНИЕ ПЕТЛИ: 5000RPM МАКСИМАЛЬН НА SV=5VDC | ||||
◆ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ
| Модель | OWM57BL01-IE | OWM57BL02-IE | OWM57BL03-IE | OWM57BL04-IE | ||||
| Количество поляков | 4 | 4 | 4 | 4 | ||||
| Номер участка | 3 | 3 | 3 | 3 | ||||
| Расклассифицированное напряжение тока VDC | 36 | 36 | 36 | 36 | ||||
| Проектная скорость RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Расклассифицированный вращающий момент N.m | 0,11 | 0,22 | 0,32 | 0,43 | ||||
| Расклассифицированная сила w | 46 | 92 | 133 | 180 | ||||
| Линия - к - омы сопротивления трубопровода | 1,5 | 0,7 | 0,45 | 0,35 | ||||
| Линия - - линия индуктивность mH | 4,5 | 2,1 | 1,4 | 1 | ||||
| Вращающий момент постоянн Nm/A | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE.M.F Vrms/KRPM | 6,6 | 6,6 | 6,6 | 6,6 | ||||
| Инерция g.cm2 ротора | 75 | 119 | 173 | 230 | ||||
| Длина тела (l) mm | 78 | 98 | 118 | 138 | ||||
◆РАЗМЕРЫ:
