| МОК: | 5PCS |
| цена: | negotiable |
| стандартная упаковка: | сюита для экспорта |
| Срок доставки: | как подтвержено |
| способ оплаты: | Западное соединение, Т/Т, |
| Пропускная способность: | 10000пкс |

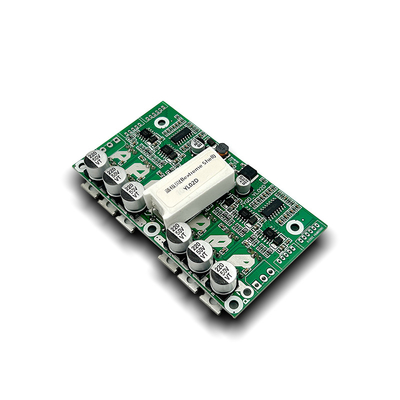

Модель No JYQD-YL02D
Особенности: может управлять двумя двигателями одновременно, может управляться одним или двумя.
имеет функцию реактивного силового тормоза, схему освобождения защиты от зарядки тормоза, может управляться MCU,
Порт "5V" на панели может предложить 300mA тока на внешний MCU
Основные параметры
Температура работы: -20°85°C
Рабочее напряжение: 12-36VDC
Контактный рабочий ток: 15A
Контроль скорости PWM частота PWM:1K-10KHZ; рабочий цикл 0-100%
Аналоговое регулирование скорости напряжения: 0-5V
Выходный сигнал импульса скорости: да
Двухмоторный режим привода: 540 Вт каждый
Таблица выбора
У него есть четыре версии для вашего выбора, пожалуйста, дайте нам знать, какую версию вы хотите.
JYQD-YL02D ((8559) версия прямого запуска не имеет функции LOCK, ((линейное регулирование скорости 0-5V, линейный тормоз:0-5V)
JYQD-YL02D ((457E) версия прямого запуска не имеет функции LOCK, ((линейное регулирование скорости 0-2.5V, линейный тормоз:0-2.5V)
JYQD-YL-02D ((99F2) версия безопасного старта имеет функцию LOCK. ((линейное регулирование скорости 0-5V, линейный тормоз:0-5V)
JYQD-YL-02D ((C737) версия безопасного старта имеет функцию LOCK. ((линейное регулирование скорости 0-2.5V, линейный тормоз:0-2.5V)
Безопасный старт: если вы используете кнопка ~ стиль потенциометра для регулирования скорости, если потенциометр не отдохнуть до 0 перед остановкой, двигатель будет напрямую начать в соответствии
Важное напоминание
1Различный двигатель BLDC с сенсорным эффектом Холла имеет разную последовательность проводов Холла, пожалуйста, проверьте перед загрузкой.
2: Добавьте раковину, если мощность превышает 100 Вт и поддерживайте хорошие условия рассеивания тепла для доски.
Диаграмма проводки
MA---моторная фаза
MB---моторная фаза
MC---моторная фаза
P+ ---DC+
П- - - Ди-Си-
HA--- датчик Hall
HB---Сенсор Холла
HC---Hall датчик
5В---Сенсор Холла 5В
ГНД---ГНД датчика залы
GND: только для управляющего сигнала
VR: регулирование скорости, ((0-2,5V или 0-5V линейное регулирование скорости).PWM частота:1K-5KHz.
ZF: Управление вперед и назад ((5V высокий уровень или 0V низкий уровень, если вы используете 3,3V MCU, вам нужно сделать настройку на 5V)
M:выходный сигнал импульсной скорости
EL: функция торможения, линейный тормоз 0-2,5 В или 0-5 В
5V:5V источник питания для внешнего устройства управления ((≤300mA)
Общий размер
Видео
Видео
Видео
|
|
