Циркуляция хладоагента водяной помпы сверхмощного высокого автомобиля тома подачи электрическая для электрических тележки/автобуса

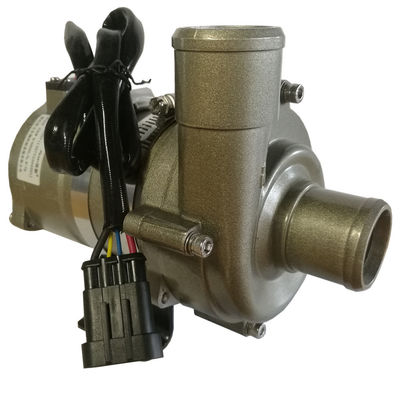

Водяная помпа DC СЕРИИ OWP-6000KL230T безщеточная
Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос
Управление PWM/диагноз недостатка
■Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и системе другой циркуляции топления и охлаждать.
■Особенности
◆Центробежный насос
◆Передача магнитной силы
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM
◆Диагностический выход сигнала
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры
■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: Сплавы алюминия заливки формы
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: композиционные материалы карборунда
Вал: вал нержавеющей стали (3CR14)
Снабжение жилищем магнита: Capsulation PPS пластиковое
Кольцо уплотнения: EPDM
■Задающий усилитель (включая мотор)
Управлять ротором: Магнит PPS пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.
Кронштейн: сталь
Обруч кронштейна: Нержавеющая сталь США 304
Водоустойчивое основанное на оценке IP67 (en60529)
Модель соединителя: AMP282106-1 (, который соответствуют штепсельная вилка AMP282088-1)
Диаметр сопла: 39.5mm (1,5 дюйма)
■Устанавливать инструкцию
Насосы серии OWP-6000KL230T центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.
1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.
2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.
3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).
4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.
5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)
6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).
7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.
■Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)
■Электрический параметр
|
Напряжение тока деятельности |
Расклассифицированная сила |
Расклассифицированная подача |
Размеры |
Вес |
| 18V-32V (24V) | 230W | Q=6000L/H, H=7m | 193*90*159.5 | 2200g |
Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):
| AMP282106-1 | 1 (чернота) | 2 (желтый) | 3 (синь) | 4 (красный) |
| (соответствовал штепсельной вилке AMP282088-1) | GND | Обратная связь недостатка | PWM | +24V |
■Характер PWM
| Круг обязаностей | Описание |
Примечание: |
| 0%≤duty≤10% | Режим PWM (стоп) | |
| 11%≤duty≤55% | Режим PWM (минимальная скорость) | |
| 56%≤duty≤90% | Режим PWM (линейный ряд управления скоростью) | |
| 90%≤duty≤100% | Режим PWM (максимальное ограничение в скорости) |
■Внимания
1. работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса
■Рабочий параметр
■Внешний размер
