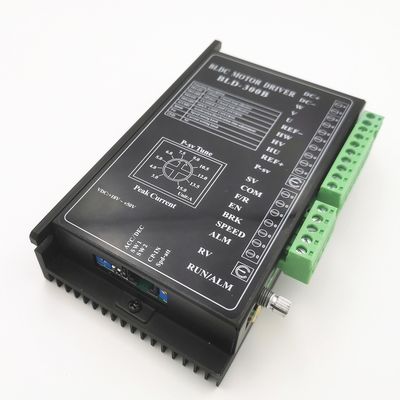

Краткое введение
BLD-300B конструировано технологией мотора раковины Changzhou Bextreme и главным образом для моторов BLDC
(48v: 440w /24V: 300w)
Особенности:
Установка времени Acc/декабря
Индикация сигнала тревоги
Пиковая настоящая установка
выбор Поляк-пар
Управление открытых/короткозамкнутого витка
Внешняя установка скорости потенциометра
Максимальный выпуск продукции настоящая установка P-sv
Внешняя установка скорости аналогового сигнала
Установка скорости PWM
Электрическое представление
Значение типичного значения минимального значения параметра водителя максимальное
DC входного сигнала напряжения тока (v): 12, 24V, 36V, 48V, 56
Текущий объем производства (a): 15
Ряд скорости мотора (rpm): 20000
Напряжение тока сигнала Hall (v): 5
Течение привода Hall (мамы): 12
Внешний потенциометр (KΩ): 10
![]()
![]()
![]()
Размер (блок: mm)
![]()
Установка функции
1. Выбор пар поляков мотора
![]()
SW1 для выбора пар поляков мотора для того чтобы соответствовать различному
Мотор BLDC. ON=2P; OFF=4P
2. Установка раскройте/короткозамкнутого витка
Установка петли SW2 ON=Closed; Установка петли SW2 OFF=Open
![]()
3. Пиковая настоящая установка
Используйте P-sv для того чтобы установить течение пика выхода. Когда нагрузка увеличена внезапно, выход
настоящий ограничит устанавливая значением, которое уменьшает скорость мотора и защищает
мотор. Настоящие устанавливая ряды: 3-15A. Пожалуйста установите как право.
По мере того как допустимая ошибка реального настоящего и устанавливая значения ±10%, обеспечить безопасность, набор
настоящая низкая соответственно.
![]()
4. Установка времени ACC/DEC
Установленное время ACC/DEC, ряд времени приемистости и торможения 0.3-15s. Ускорение
время время необходимо от 0 к проектной скорости. Время торможения время необходимо от расклассифицированный
скорость до 0.
![]()
Гаван описание сигнала
Категория сигнала
Описание терминала функциональное
Сигнал управления
BRK: Сигнал управления стопа тормоза мотора; BRK и COM соединяются в долгу,
стопы тормоза мотора когда разъединение BRK и COM.
EN: Терминал сигнала стопа; EN соединяет COM, бега мотора, в противном случае
стопы мотора.
F/R: Терминал управлением направления мотора; Разъединение F/R и COM, мотор
воля поворачивает по часовой стрелке, и в противном случае, мотор вращает
anticlockwise.
COM: Общий порт (GND)
SV
①Внешняя скорость потенциометра устанавливая входной сигнал;
②Внешний терминал входного сигнала аналогового напряжения
③Скорость PWM устанавливая входной сигнал
Сигнал Hall
Сила supply+ сигнала датчика REF+ Hall
Сигнал Hu датчика HU Hall
Hv сигнала датчика HV Hall
Сигнал Hw датчика HW Hall
Сигнал датчика REF Hall
Соединение мотора
Линия участок мотора w w
V линия участок мотора v
V линия участок мотора u
Powerconnection
Электрод электропитания DC+ положительный (18-50VDC)
Электрод электропитания DC отрицательный (электрод датчика Hall отрицательный)
Outputsignal
БЫСТРО ПРОЙДИТЕ частота Outputpulse соответствовал с ходом суда. Speedcan было понимано
согласовывать:
N (rpm) = (F/P) ×60/3
F: Частота p ИМПа ульс выхода: Пары n поляка мотора: Скорость мотора
Например: Мотор имеет 4 пары поляка,
F=1sec/2ms=500Hz
N (rpm) = (500/4)×60/3=2500
ALM: Выход сигнала недостатка мотора или водителя. Это 5v в нормальной ситуации и
когда faultoccurs 0V.
Интерфейс водителя и монтажная схема
![]()
Скорость устанавливая методы и установку
1. Установка скорости через встроенный потенциометр
Повышения скорости мотора когда ручки RV будут вращаны по часовой стрелке, когда anticlockwise, мотор
уменшения скорости.
![]()
2. Установка скорости через внешний потенциометр
Используйте соответствующий потенциометр со значением сопротивления 10KΩ; когда соедините внешнее
потенциометр, средний терминал соединяется с SV, другими 2 терминалами для того чтобы соединиться с
REF+ и COM.
Извещение: 1. RV должен быть вращан anticlockwise для того чтобы ограничивать положение.
![]()
3. Установка скорости через внешний аналоговый сигнал 0-5V
Напряжение тока аналогового сигнала может быть 0 | 5VDC; когда напряжение тока 0.2VDC, мотор
скорость достигает 4% из самой быстрой скорости; когда напряжение тока 5 VDC, скорость мотора достигает
максимальное значение, которое зависит от напряжения тока спецификации и силы мотора.
![]()
![]()
Установка скорости 4.PWM (5V PWM, 1-3KHz)
Когда коэффициент обязанности ИМПа ульс 4%, скорость мотора 4% из максимальной скорости, когда коэффициент обязанности 100%,
мотор достигает максимальную скорость. Максимальная скорость также зависит от спецификации мотора и
напряжение тока силы.
![]()
![]()
