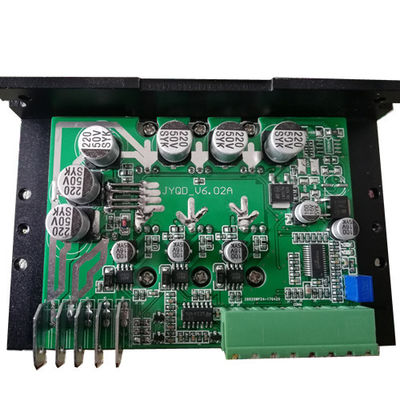

JYQD-V6.02A 0 к регулятору скорости доски водителя 5v 720W Pwm BLDC

1. Отборное течение пика водителя: Если расклассифицированное настоящее инфракрасн мотора, то Ip (a) ≧2*Ir (a).
Если сила требуемой производительности Pr мотора (w), то Ip (a) ≧4*Pr/Vr. Vr (v) расклассифицированное напряжение тока мотора.
2. управлять квадрантом: Водители только используемый квадрантⅠ Ⅲ in&.
3. фиксированные параметры: Водитель будет сделан с параметрами соответствуя мотору. Они необходимо перед установкой приказывать.
номер a.Pole мотора. Начальная установка поляк 8.
ряд скорости b.Max. Начальная установка 3000rpm@8-pole.
угол c.Spacing датчиков Hall. Начальная установка угол 120 º.
время d.Ramp (тип RC) для ссылки SV. Начальная установка 0.5s.
4. входной сигнал частоты: Модуль переноса F-V можно добавить к водителю для настройки по частоте (0-3KHz/TTL) на порте SV.
5. деятельность тормоза: Когда порт BK будет переключен к низшему уровню, мотор остановит побежать быстро путем замыкать накоротко замотки через нижние MOSFETs. Скорость мотора на тормозить
не превысить Безопасн-Тормоз-скорость Ns (см. схему коммутаций).
6. взаимодействие от руководств: Hall сигналы могут быть нарушены переключенным течением в замотках водит когда длина больше чем 500mm. Не переплетайтесь они совместно. Лучшее
экранированные выводы пользы.
7. изоляция мотора: Датчики Hall к датчикам замоток/Hall для того чтобы поехать на автомобиле случай/замотки для того чтобы поехать на автомобиле случай
Сопротивление изоляции > 500MOhm @ 500VDC
Диэлектрическая прочность < 1mA="">

Описание:

Серия s простой компактный привод скорости с фиксированными параметрами и быть напряжением тока 0~5Vanalog или 0~100%PWM.Also может быть частотой 0~3KHz путем добавление блока F-V на номере поляка PCB.Motor, ряде скорости и потребность времени пандуса перед делать заказ заказ. Ранги напряжения тока настоящие ранги 12,24,36,48,60VDC.Working ранг are-40~65℃ температуры 10,20,30,40,50A.Ambient.



Особенности:



технология ♦Surface-держателя и компактный размер.

управление конц-петли ♦2-Quadrant PI скорости с хорошими линеарностями.

♦Matched параметры для различных моторов и легкой пользы.

функции ♦Control F/R позволяют, тормозят, ссылка скорости, над напряжением тока, под напряжением тока, над функциями температуры и выхода ИМПа ульс скорости (СТРАНИЦЫ), сигнал тревоги.

виды ♦Three входных сигналов ссылки: аналоговое напряжение, PWM, частота.

потребитель ♦The может получить, что поехал на автомобиле точная скорость через функции выхода ИМПа ульс скорости

♦Suitable для трехфазных моторов BLDC с датчиками залы.

♦Use промышленных обломоков ранга

♦Extra выбрать добавить панель показа скорости, скорость мотора показа консервной банки, свободную скорость контроля, мотор изменения мотор F/R, начала и стопа



Называя правило:



DC 20 – 2Q BLSD 12 – s -8 -040 -0,5 – T p
BLSD:         Водитель скорости BLDC

12:         Расклассифицированное напряжение тока (VDC)

20:         Пиковый настоящий предел (a)

DC:         Потребляемая мощность DC

2Q:         2-Quadrant управляя режимом

S:         Серия s (небольшой размер и фиксированный параметр)

8:          Номер поляка мотора

040:          Ряд максимальной скорости (rpm/100)

0,5:          Тип время RC пандуса ссылки SV (s)

T:         Животики ºC T=-40~+65, животики ºC unlabelled=-10~+45

:         Датчик A=60º Hall, датчик unlabelled=120º Hall

P:         Входной сигнал ИМПа ульс P=0-3KHz на SV, unlabelled= 0-5V на SV



Водитель скорости серии 2Q BLDC s с фиксированными параметрами:



НЕТ.

Модель

Окружающий Temp (ºC)

Напряжение тока (VDC)

Пик Настоящий Предел (A)

Непрерывный Настоящий (A)

60º/120º Hall Датчик

f PWM (КГц)

Скорость PI Конц-петля Контроль

SV Пандус Время (S)

SV Ряд (V)

LV & OV Предел

Сигнал тревоги Выход

Скорость ИМП ульс Выход

Жара Раковина

1

**** BLSD1205DC-2Q-S

-10~+45 -40~+65

12V (9~15)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

2

**** BLSD1210DC-2Q-S

-10~+45 -40~+65

12V (9~15)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

3

**** BLSD1215DC-2Q-S

-10~+45 -40~+65

12V (9~15)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

4

**** BLSD1220DC-2Q-S

-10~+45 -40~+65

12V (9~15)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

5

**** BLSD1230DC-2Q-S

-10~+45 -40~+65

12V (9~15)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√

6

**** BLSD2405DC-2Q-S

-10~+45 -40~+65

24V (17~32)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

7

**** BLSD2410DC-2Q-S

-10~+45 -40~+65

24V (17~32)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

8

**** BLSD2415DC-2Q-S

-10~+45 -40~+65

24V (17~32)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

9

**** BLSD2420DC-2Q-S

-10~+45 -40~+65

24V (17~32)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

10

**** BLSD2430DC-2Q-S

-10~+45 -40~+65

24V (17~32)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√

11

**** BLSD3605DC-2Q-S

-10~+45 -40~+65

36V (27~45)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

12

**** BLSD3610DC-2Q-S

-10~+45 -40~+65

36V (27~45)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

13

**** BLSD3615DC-2Q-S

-10~+45 -40~+65

36V (27~45)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

14

**** BLSD3620DC-2Q-S

-10~+45 -40~+65

36V (27~45)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

15

**** BLSD3630DC-2Q-S

-10~+45 -40~+65

36V (27~45)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√

16

**** BLSD4805DC-2Q-S

-10~+45 -40~+65

48V (37~55)

5

2,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

17

**** BLSD4810DC-2Q-S

-10~+45 -40~+65

48V (37~55)

10

5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

18

**** BLSD4815DC-2Q-S

-10~+45 -40~+65

48V (37~55)

15

7,5

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

19

**** BLSD4820DC-2Q-S

-10~+45 -40~+65

48V (37~55)

20

10

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

X

20

**** BLSD4830DC-2Q-S

-10~+45 -40~+65

48V (37~55)

30

15

√

15

√

0,1~ 1,0

0~5

√

√

24p/r@ 8-Pole

√
