Подробная информация о продукте:
|
| Напряжение тока деятельности: | ДК 24В | Работая течение: | 15А |
|---|---|---|---|
| Соответствующий мотор: | sensorless мотор | Работая Temp.: | -20-+85℃ |

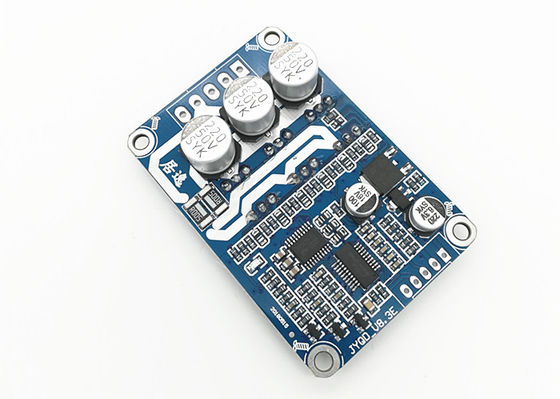

| Название продукта: | Доска водителя мотора BLDC | Цвет: | Синь |
| Высокий свет: | водитель мотора bldc,водитель мотора 3 участков |
||
| Номер модели | JYQD-V8.3E |
| Работая temp. | -20-85℃ |
| Рабочий потенциал | 12V-36V |
| Максимальное течение | 15A |
| Cont.working настоящее | 15A |
| · Управление скоростью PWM | Частота PWM: 1-20KHZ; Круг обязаностей 0-100% |
| Регулировка скорости аналогового напряжения | 0-5V |
| O.V / Предохранение от L.V | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Выход сигнала ИМПа ульс скорости | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| 1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда доски водителя как определено. |
| 2. Эта доска водителя использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (см. приложение для как сделать регулировку) |
| 3. Доска водителя JYQD-V8.3E пустышка без снабжения жилищем и heatsink. Если силе мотора под 60W, им не нужно добавить heatsink, то для этого только нужно обеспечить нормальную вентиляцию и хорошую изоляцию. Если сила мотора больше чем 60W, оно должна добавить heatsink как диаграмма как ниже. |
| 4. Пожалуйста примите примечание которому доска водителя JYQD-V8.3E не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности. |
| 5. Порт выввода 5V на доске водителя запрещает для того чтобы соединить внешний механизм. Он только применим к внешним потенциометру и переключателю доски для регулировки и реверсирования скорости. |
|
6. Терминал «m» на доске водителя JYQD_V8.3E выходной сигнал ИМПа ульс скорости мотора (пушпульный выход), и течение максимального выпуска продукции чем 5mA.
|
|
3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
|
| расстояние порта 4.Control: 2.54mm, расстояние порта силы: 3,96 mm |
| 5. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки |
