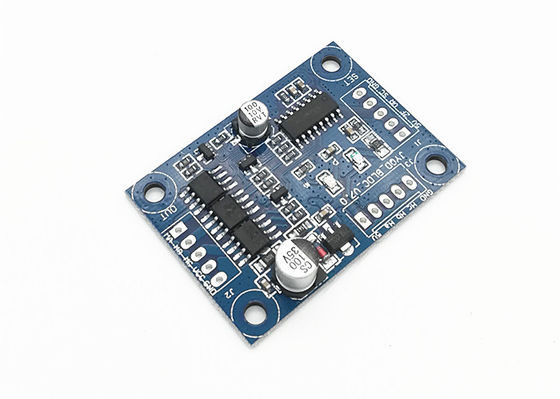

Вращая управление направления переносит 12 к доске водителя 24V Hall BLDC

МОК: 1 набор
цена: Подлежит обсуждению
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Данные по деталей
Описание продукта
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
JYQD-V7.0
Напряжение тока деятельности:
12-24Вдк
Работая течение:
2А
Управление скоростью ПВМ:
Круг обязаностей 0-100% (1-20KHZ)
Выход сигнала ИМПа ульс скорости:
да
СИД ошибки:
да
Максимальное течение:
2А
Выделить:

12 доска водителя 24V BLDC

,

доска водителя bldc залы

,

регуляторы мотора bldc залы

Описание продукта
JYQD-V7.0, 12V/24VDC DC, 2A работая настоящий водитель мотора BLDC для мотора эффекта Холла BLDC

Модель: JYQD-V7.0
Рабочая температура: - 20-85℃
Рабочий потенциал: 12V/24V
Максимальное течение: 3A
Непрерывный рабочий ток: 2A
Регулировка скорости PWM (1-20khz): круг обязаностей 0-100%
Регулировка скорости аналогового напряжения: 0-5V
СИД ошибки: Да



Директивы применения
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.
2. Применимый к мотору dc залы безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.
3. JYQD-V7.0 доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 36 ваттами без любого heatsink, но нужна нормальная вентиляция.
4. Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, коммутирования и деятельность позволять
Вращая управление направления переносит 12 к доске водителя 24V Hall BLDC 0

Вращая управление направления переносит 12 к доске водителя 24V Hall BLDC 1

Монтажная схема
Вращая управление направления переносит 12 к доске водителя 24V Hall BLDC 2


1. Порт контроля

5V — напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
SC-позвольте гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.
GND-использованный для внутреннего контроля доски привода

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
GND----DC
VCC----DC +

3: Порт датчика Hall
Ha--- Hall
Hb---Hall b
Hc---Hall c
GND---GND
5V---выход 5V

4. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
5. Расстояние порта контроля: 2.54mm, расстояние порта силы: 2,54 mm
6. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Габаритный чертеж



Вращая управление направления переносит 12 к доске водителя 24V Hall BLDC 3

РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V7.0
