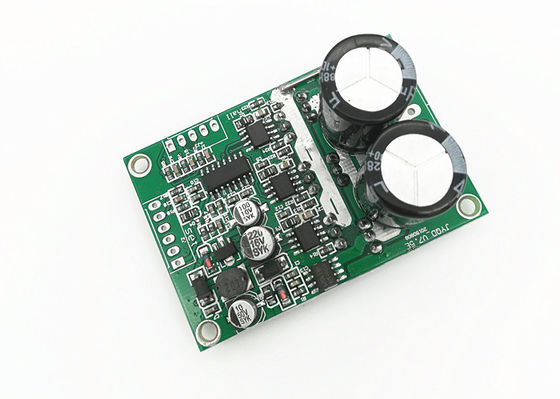

Mosfet управления скоростью водителя мотора Dc BLDC трехфазный Pwm

МОК:	1 набор
цена:	negotiable
стандартная упаковка:	КОРОБКА ПЭ БАГ+
Срок доставки:	5-10 дней
способ оплаты:	Т/Т, Л/К, ПайПал
Пропускная способность:	1000сец/дай

Данные по деталей

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Номер модели

JYQD-V7.5E

Напряжение тока деятельности:

36ВДК

Работая течение:

Управление скоростью ПВМ:

Выход сигнала ИМПа ульс скорости:

Включите

Рабочая температура:

-20-85℃

максимальная сила:

Выделить:

dc мотора pwm водителя

pwm управление мотора 3 участков

управление pwm мотора bldc

Описание продукта

Водитель 36VDC мотора эффекта Холла BLDC компактного размера, управление скоростью 15A настоящее PWM

МОДЕЛЬ

РАБОЧАЯ ТЕМПЕРАТУРА (℃)

РАБОЧИЙ ПОТЕНЦИАЛ (V)

МАКСИМАЛЬНАЯ сила

· НЕПРЕРЫВНЫЙ РАБОЧИЙ ТОК

(A)

РЕГУЛИРОВКА СКОРОСТИ PWM

(1-20KHZ)

РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V)

Выход сигнала ИМПа ульс скорости

JYQD-V7.5E

-20-85℃

DC36V

700W

15A

Круг обязаностей

0-100%

0-5V

√

Применения:

Вентилятор BLDC

Мотор BLDC

Воздуходувка воздуха BLDC

Водяная помпа BLDC

Монтажная схема

1. Порт контроля

5V — напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности

Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.

Выход сигнала ИМПа ульс скорости сигнала

GND-использованный для внутреннего контроля доски привода

2. Порт силы

МАМЫ ----участок a мотора

MB ---- участок b мотора

MC---- участок c мотора

GND ----DC

VCC----DC +

3: Порт датчика Hall

Ha--- Hall

Hb---Hall b

Hc---Hall c

GND---GND

5V---выход 5V

4. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

5. Расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm

6. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.

Габаритный чертеж

Директивы применения
1.	Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.
2.	Применимый к мотору dc залы безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.
3.	JYQD-V7.5E доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 100 ваттами без любого heatsink, но нужна нормальная вентиляция.
4.	Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, коммутирования и деятельность позволять

РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V7.5E

JYQD-V7.5E-English.pdf
