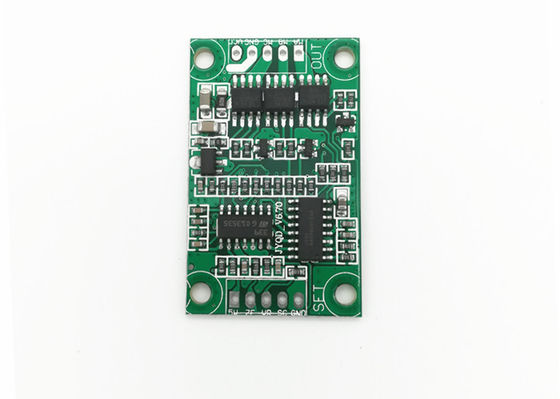

Управление доски водителя PWM JYQD V6.7 DC12V 3A Sensorless BLDC

МОК: 1 набор
цена: Подлежит обсуждению
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Данные по деталей
Описание продукта
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
JYQD-V6.7
Напряжение тока деятельности:
DC12V
Работая течение:
2А
Управление скоростью ПВМ:
да
Выход сигнала ИМПа ульс скорости:
да
Круг обязаностей:
0-100%
Номер модели:
JYQD-V6.7
Выделить:

pwm водителя мотора bldc

,

водитель bldc pwm

,

sensorless водители мотора bldc

Описание продукта
Водитель мотора управлением BLDC 12VDC 3A настоящий PWM для sensorless водителя мотора мотора JYQD BLDC BLDC

Номер модели: JYQD-V6.7-12V
Работая temp.: -20-85℃
Рабочий потенциал 12V
Cont.working настоящее: 2A
Управление скоростью PWM: Частота PWM: 1K-20KHZ; Круг обязаностей 0-100%
Регулировка скорости аналогового напряжения: 0-5V
Выход сигнала ИМПа ульс скорости: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ

Примечания по применению:
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда доски водителя как определено.
2. Эта доска водителя мотора BLDC использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (см. приложение для как сделать регулировку)
3. Доска водителя JYQD-V6.7 пустышка без снабжения жилищем и heatsink. Если силе мотора под 60W, им не нужно добавить heatsink, то для этого только нужно обеспечить нормальную вентиляцию и хорошую изоляцию. Если сила мотора больше чем 36W, оно должна добавить heatsink как диаграмма как ниже.
Управление доски водителя PWM JYQD V6.7 DC12V 3A Sensorless BLDC 0




















                            Диаграмма доски водителя



Монтажная схема
Управление доски водителя PWM JYQD V6.7 DC12V 3A Sensorless BLDC 1


5V -----Напряжение тока выхода доски водителя внутреннее
SC ---- Порт выввода сигнала ИМПа ульс скорости мотора, сигнал ИМПа ульс 5V.

1. Порт контроля
Z/F---- Вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR ----Порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
GND-использованный для внутреннего контроля доски привода

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
GND----DC
VCC----DC +

3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

расстояние порта 4.Control: 2.54mm, расстояние порта силы: 2,54 mm

5. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Габаритный чертеж
Управление доски водителя PWM JYQD V6.7 DC12V 3A Sensorless BLDC 2
Управление доски водителя PWM JYQD V6.7 DC12V 3A Sensorless BLDC 3
РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V6.7
