Круг обязаностей 0-100% выхода сигнала ИМПа ульс скорости водителя мотора DC Arduino безщеточный

МОК: 1 набор
цена: negotiable
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Данные по деталей
Описание продукта
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
ДЖИКД-В7.3Э3
Напряжение тока деятельности:
12вдк
Работая течение:
<15A
Управление скоростью ПВМ:
да
Выход сигнала ИМПа ульс скорости:
да
Применение:
Охлаждающий вентилятор BLDC
Форма:
Прямоугольник
Выделить:

водитель мотора bldc

,

безщеточный водитель мотора

Описание продукта

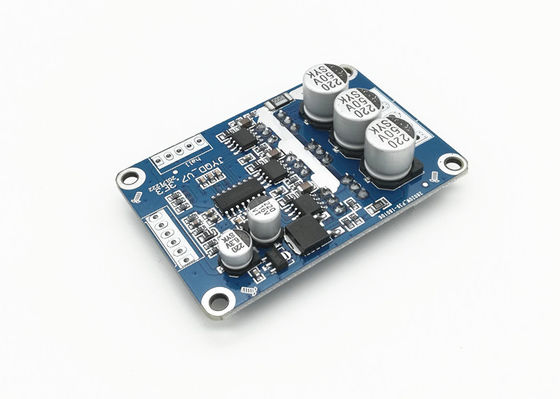

Водитель JYQD-V7.3E3 мотора эффекта Холла BLDC управления скоростью Arduino 12VDC 500W PWM

МОДЕЛЬ: JYQD-V7.3E3
РАБОЧАЯ ТЕМПЕРАТУРА (℃): -20---85℃
РАБОЧИЙ ПОТЕНЦИАЛ (V): 12V
Максимальное течение: 15A
РЕГУЛИРОВКА СКОРОСТИ PWM: Круг обязаностей (1-20KHZ) 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V): 0.1V-5V
Выход сигнала ИМПа ульс скорости: Включите

Применения:
Вентилятор BLDC
Безщеточный мотор DC
Охлаждающий вентилятор BLDC
Газонокосилка BLDC
Центробежный нагнетатель BLDC


Монтажная схема
Круг обязаностей 0-100% выхода сигнала ИМПа ульс скорости водителя мотора DC Arduino безщеточный 0
1. Порт контроля
5V — напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности

Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.

Выход сигнала ИМПа ульс скорости сигнала

GND-использованный для внутреннего контроля доски привода

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
GND ----DC
VCC----DC +



3: Порт датчика Hall
Ha--- Hall
Hb---Hall b
Hc---Hall c
GND---GND
5V---выход 5V

Габаритный чертеж
Круг обязаностей 0-100% выхода сигнала ИМПа ульс скорости водителя мотора DC Arduino безщеточный 1

Директивы применения
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.
2. Применимый к мотору dc залы безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.
3. JYQD-V7.5E доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 100 ваттами без любого heatsink, но нужна нормальная вентиляция.
4. Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, коммутирования и деятельность позволять















Круг обязаностей 0-100% выхода сигнала ИМПа ульс скорости водителя мотора DC Arduino безщеточный 2
РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V7.3E3
