Управление скоростью высокой эффективности PWM эффекта Холла водителя мотора DC Arduino 24V безщеточное
  • Имя
  • Имя

Управление скоростью высокой эффективности PWM эффекта Холла водителя мотора DC Arduino 24V безщеточное

МОК: 1 набор
цена: negotiable
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Данные по деталей
Описание продукта
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
JYQD-V7.3E2
Напряжение тока деятельности:
24ВДК
Работая течение:
15А
Управление скоростью ПВМ:
да
Регулировка скорости аналогового напряжения:
0-5В
Выход сигнала ИМПа ульс скорости:
да
Применение:
мотор dc эффекта Холла безщеточный
Выделить:

водитель мотора bldc

,

водитель мотора 3 участков

Описание продукта

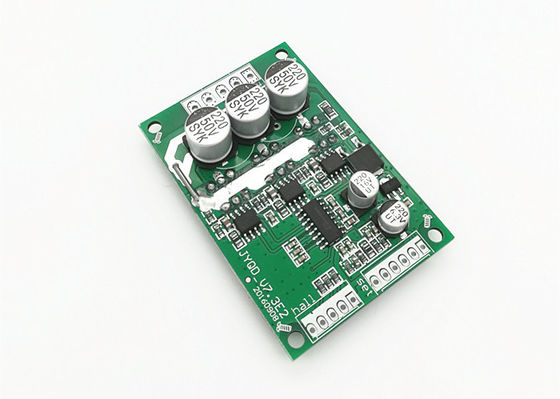

24VDC максимальная доска водителя мотора эффекта Холла BLDC управлением JYQD-V7.3E2 силы 500W Arduino


МОДЕЛЬ: JYQD-V7.3E2

РАБОЧИЙ ПОТЕНЦИАЛ (V): 24VDC

МАКСИМАЛЬНОЕ ТЕЧЕНИЕ (A): 15A

РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V): 0-5V

Выход сигнала ИМПа ульс скорости: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ




Директивы применения

1. Пожалуйста подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.

2. Этот водитель мотора BLDC применимый к мотору dc эффекта Холла безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.

3. JYQD-V7.3E2 доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором BLDC под 100 ваттами без любого heatsink, но нужно нормальное ventilation.please добавляет heatsink если сила больше чем 100W.

4.  Пожалуйста обратите внимание изоляция между MOSFET водителя мотора BLDC и heatsink или плитой установки.
Управление скоростью высокой эффективности PWM эффекта Холла водителя мотора DC Arduino 24V безщеточное 0



Монтажная схема
Управление скоростью высокой эффективности PWM эффекта Холла водителя мотора DC Arduino 24V безщеточное 1

1. Порт контроля
5V — напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.
Выход сигнала ИМПа ульс скорости сигнала
GND-использованный для внутреннего контроля доски водителя

2. Порт силы
МАМЫ ----Участок a мотора BLDC
MB ---- Участок b мотора BLDC
MC---- Участок c мотора BLDC
P- ----DC силы
P+----Сила DC +

3: Порт датчика Hall
Ha--- Hall
Hb---Hall b
Hc---Hall c
GND---GND
5V---выход 5V

Управление скоростью высокой эффективности PWM эффекта Холла водителя мотора DC Arduino 24V безщеточное 2
Габаритный чертеж
Управление скоростью высокой эффективности PWM эффекта Холла водителя мотора DC Arduino 24V безщеточное 3


РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V7.3E2
