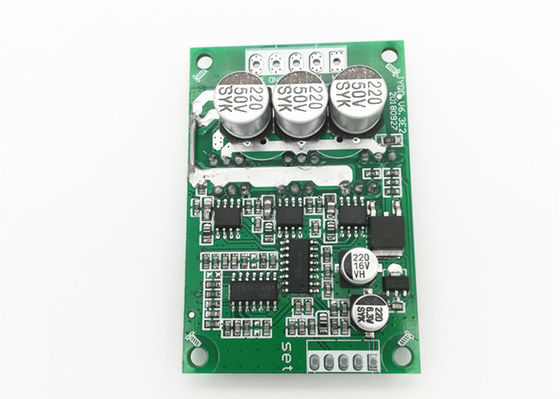

Регулятор доски водителя мотора Dc выхода 12-36v сигнала ИМПа ульс скорости безщеточный

МОК: 1 набор
цена: Подлежит обсуждению
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Данные по деталей
Описание продукта
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
ДЖИКД-В6.3Э2
Напряжение тока деятельности:
24В
Работая течение:
15А
Управление скоростью:
0-5В
Выход сигнала ИМПа ульс скорости:
да
O.V / Предохранение от Л.В:
да
Цвет:
Зеленый цвет
Выделить:

доска водителя мотора Dc 12 36v безщеточная

,

регулятор доски водителя мотора dc безщеточный

,

bldc водителя 12 36v

Описание продукта
Водитель скорости мотора PWM 24VDC трехфазный BLDC для sensorless мотора JYQD-V6.3E2 BLDC





Номер модели JYQD-V6.3E2
Работая temp. -20-85℃
Рабочий потенциал 24V
Cont.working настоящее 15A
· Управление скоростью PWM Частота PWM: 1-20KHZ; Круг обязаностей 0-100%
Регулировка скорости аналогового напряжения 0-5V
O.V / Предохранение от L.V Включите
Выход сигнала ИМПа ульс скорости Включите




Примечания по применению:
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда доски водителя как определено.
2. Эта доска водителя использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (см. приложение для как сделать регулировку)
3. Доска водителя JYQD-V6.3E2 пустышка без снабжения жилищем и heatsink. Если силе мотора под 60W, им не нужно добавить heatsink, то для этого только нужно обеспечить нормальную вентиляцию и хорошую изоляцию. Если сила мотора больше чем 100W, оно должна добавить heatsink как диаграмма как ниже.
4. Терминал «сигнала» на доске водителя JYQD-V6.3E2 выходной сигнал ИМПа ульс скорости мотора (пушпульный выход), и течение максимального выпуска продукции чем 5mA.




Регулятор доски водителя мотора Dc выхода 12-36v сигнала ИМПа ульс скорости безщеточный 0
                            Диаграмма доски водителя                                         Диаграмма доски водителя с heatsink



Монтажная схема
Регулятор доски водителя мотора Dc выхода 12-36v сигнала ИМПа ульс скорости безщеточный 1

5V -----Напряжение тока выхода доски водителя внутреннее
Сигнал ---- Порт выввода сигнала ИМПа ульс скорости мотора, сигнал ИМПа ульс 5V.

1. Порт контроля
Z/F---- Вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.
VR ----Порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
GND-использованный для внутреннего контроля доски привода

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
GND----DC
VCC----DC +

3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

расстояние порта 4.Control: 2.54mm, расстояние порта силы: 3,96 mm

5. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Габаритный чертеж
Регулятор доски водителя мотора Dc выхода 12-36v сигнала ИМПа ульс скорости безщеточный 2
Регулятор доски водителя мотора Dc выхода 12-36v сигнала ИМПа ульс скорости безщеточный 3
РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JYQD-V6.3E2
