Регулятор мотора JYQD_V7.3E3 12V 36V 15A 500w безщеточный

МОК: 1 набор
цена: Подлежит обсуждению
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000сец/дай
Данные по деталей
Описание продукта
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
JUYI
Номер модели
ДЖИКД-В7.3Э3
Напряжение тока деятельности:
24ВДК
Работая течение:
15А
Управление скоростью ПВМ:
Круг обязаностей 0-100%
Выход сигнала ИМПа ульс скорости:
да
Форма:
Прямоугольник
Цвет:
Синь
Выделить:

безщеточный регулятор 500w мотора

,

безщеточный регулятор мотора 500w

,

12v к регулятору мотора Dc 36v 500w безщеточному

Описание продукта

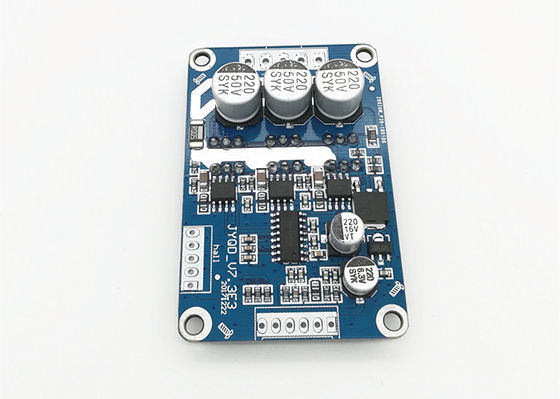

Доска водителя JYQD-V7.3E3 мотора эффекта Холла BLDC управления скоростью 24VDC 15A настоящая PWM

МОДЕЛЬ: JYQD-V7.3E3
РАБОЧАЯ ТЕМПЕРАТУРА (℃): -20---85℃
РАБОЧИЙ ПОТЕНЦИАЛ (V): 24V
Максимальная сила: 500W
НЕПРЕРЫВНЫЙ РАБОЧИЙ ТОК: 15A
РЕГУЛИРОВКА СКОРОСТИ PWM: Круг обязаностей (1-20KHZ) 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V): 0-5V
Выход сигнала ИМПа ульс скорости: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ

Применения:
Вентилятор BLDC
Мотор BLDC
Охлаждающий вентилятор BLDC
Газонокосилка BLDC
Центробежный нагнетатель BLDC

Регулятор мотора JYQD_V7.3E3 12V 36V 15A 500w безщеточный 0Регулятор мотора JYQD_V7.3E3 12V 36V 15A 500w безщеточный 1



Монтажная схема
Регулятор мотора JYQD_V7.3E3 12V 36V 15A 500w безщеточный 2
1. Порт контроля
5V — напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности

Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.

Выход сигнала ИМПа ульс скорости сигнала

GND-использованный для внутреннего контроля доски привода

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
GND ----DC
VCC----DC +



3: Порт датчика Hall
Ha--- Hall
Hb---Hall b
Hc---Hall c
GND---GND
5V---выход 5V



Габаритный чертеж
Регулятор мотора JYQD_V7.3E3 12V 36V 15A 500w безщеточный 3

Директивы применения
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.
2. Применимый к мотору dc залы безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.
3. JYQD-V7.5E доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 100 ваттами без любого heatsink, но нужна нормальная вентиляция.
4. Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, обращая и включая деятельность















Регулятор мотора JYQD_V7.3E3 12V 36V 15A 500w безщеточный 4
