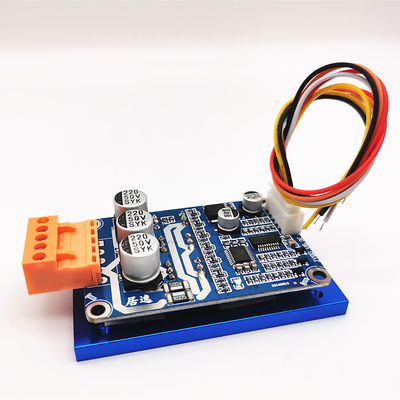

доска водителя JYQD-V8.5E-H мотора bldc 18-50V 500W

МОК:	1
способ оплаты:	L/C, T/T

Данные по деталей

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Номер модели

ДЖИКД-В8.5Э-Х

Ввод напряжения:

18-50ВДК

ТЕЧЕНИЕ МАКСА РАБОТАЯ:

РЕГУЛИРОВКА СКОРОСТИ ПВМ:

Частота ПВМ: 1К-10КХз, круг обязаностей 0-100%

Регулировка скорости аналогового напряжения:

Выделить:

безщеточный водитель dc 500w

безщеточный водитель Dc 50w

безщеточный регулятор мотора 500w

Описание продукта

Характер продукции

JYQD-V8.5E-H доска водителя мотора PWM очень компактного размера BLDC с heatsink, соединителем, проводами и необходимые стандартные функции, своя благоприятная цена и надежное представление конкурсны для промышленного и коммерческих применений. Свое широко прикладное всемирными клиентами почти на 8 лет, свой зрелый и стабилизированный дизайн сведущи для много применений.

МОДЕЛЬ НЕТ.	JYQD-V8.5E-H
РАБОЧАЯ ТЕМПЕРАТУРА	-20-85℃
ВВОД НАПРЯЖЕНИЯ	18-50VDC
МАКСИМАЛЬНОЕ РАБОТАЯ ТЕЧЕНИЕ	17A
РЕГУЛИРОВКА СКОРОСТИ PWM	Частота PWM: 1K-10KHz, круг обязаностей 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ	0-5V

Директивы применения

1: Подтвердите что paraparameters напряжения тока и силы мотора для превышения ряда как определено. 2: Эта доска водителя использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (связаться мы для наведения)

3: JYQD-V8.5E-H sensorless доска водителя мотора BLDC с heatsink, соединителями, проводами, для этого может управлять мотором BLDC под 700W, но нужна нормальная вентиляция.
4: Штырь «5V» на доске водителя запрещен для подключения с внешней силой equipment.it только костюм для внешних потенциометра или переключателя для регулировки скорости, обращать и деятельности singnal swtiching.5: Пожалуйста примите примечание которому доска водителя JYQD-V8.5E-H не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности.

Описание проводки

1. Порт контроля5V — Напряжение тока выхода доски водителя внутреннее, для внешних потенциометра или переключателя для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» переднее направление, соединитесь к GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1V -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1K-10KHz; Круг обязаностей 0-100%
Выход сигнала ИМПа ульс M-скорости
GND-использованный для внутреннего контроля доски водителя

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора

GND----DCVCC----DC +
3: Примечания
1. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
2. расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
3. внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Общие размеры

Размер доски ориентированный на заказчика к вашим запросам.

Пожалуйста свяжитесь мы если вам нужна служба технической поддержки.

OEM, обслуживание ODM доступен!
