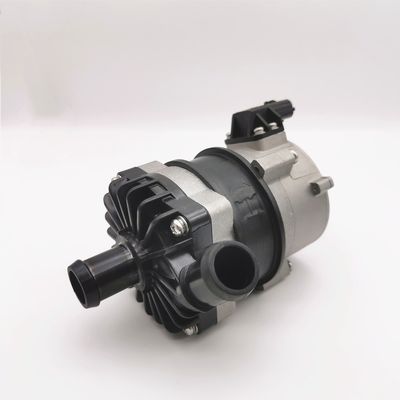

Водяная помпа гоночной машины управлением PWM электрическая для охлаждать заряжателя turbo

Водяная помпа безщеточного мотора DC электрическая для HEV или система охлаждения электрического автомобиля с управлением скоростью PWM

Водяная помпа серии DKB80 автомобильная электрическая

Поддерживать/циркуляция/Переменная-частота/управление малошумных/экрана pump/PWM/обратная связь сигнала

♣Applications

Применитесь к HEV (гибридному электрическому кораблю), EV (электротранспортам), поездам, кораблям и системе другой нагревая циркуляции циркуляции и охлаждать.

1. Гибридный электротранспорт (HEV), двигатель мотора электротранспорта расширенного диапазона (EREV) и холодильный цикл системы управления.

2. Чистые электрические минибусы едут на автомобиле двигатель и холодильный цикл системы управления, топление батареи вспомогательные и холодильный цикл.

3. Холодильный цикл турбонагнетателя.

4. Холодильный цикл воды двигателя.

5. Цикл воды предподогревателя 12KW.

6. Другая польза системы охлаждения.

♣Features

♦Single ставит центробежный насос

♦Magnetic передача силы (структура насоса экрана)

мотор DC эффективности ♦High безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.

рабочая температура широкого диапазона ♦With

Управление скорости сигнала ♦PWM (опционная обратная связь сигнала СТРАНИЦЫ)

управление подачи постоянного ♦With

предохранение от полярности ♦Reverse

♦Dry идущая защита

напряжение тока ♦Over, над настоящей защитой

♦Overload, над предохранением от температуры

♦Automobile электронные блоки ранга

♣Technical описание (части в контакте с жидкостью)

Снабжение жилищем насоса главное: PPS+GF

Турбинка: PPS+GF

Полость экрана: PPS+GF

Подшипник вала: Шайба составного materials+ углерода zirconia смолы керамическая

Вал: неубедительный вал нержавеющей стали

Ротор: впрыска нейлона упаковала

Кольцо уплотнения: EPDM

♣Driving прибор (включая мотор)

Управлять электромагнитом: упакованная впрыска magnet+nylon

Винты и гайки: Нержавеющая сталь SUS 304

Управляя мотор: безщеточный мотор

Рамка провода мотора: PPA+GF (белое)

Снабжение жилищем насоса: алюминиевый сплав

Кронштейн: Нержавеющая сталь SUS 304

Обруч кронштейна: США 304 нержавеющее steel+ амортизируя резиновое кольцо

Водоустойчивое основанное на оценке IP67 (en60529)

Соединитель: 3 штыри или 4Pins (с обратной связью сигнала СТРАНИЦЫ)

Диаметр сопла: 22.6mm (внутренний диаметр: 16mm)

спецификации ♣Model

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

С суффиксом кронштейна модельным: СТАРШИЙ (например: DKB80-12ASR)

С суффиксом штыря обратной связи сигнала СТРАНИЦЫ модельным: СТРАНИЦА (например: DKB80-12APG)

♣Mounting инструкция

Насосы серии DKB80 центробежные насосы которые требуют наполненного пре,

Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов

Локоть (см. диаграмму 2).

7: Не используйте морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.

параметр ♣Temperature

Средняя жидкостная температура: -40℃ к +120℃ (- 40°F к + 248°F)

Работая температура окружающей среды: -40℃ к +100℃ (- 40°F к +212°F)

Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)

(℃ до 100, но оно сократят срок службы)

давление ♣System

-0,2 до бару 2,5 (100℃ (212°F).

Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.

ряд ♣Voltage

Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V

Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 30V

Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.

Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)

Параметр ♣ электрический

модель и штыри ♣Connector

♣Recommend связывает проволокой размер (основанный на падении напряжения тока 3%)

Внимания ♣

1. Работая температура окружающей среды: -℃ 40--℃ 120, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.

положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.

3. Для уменьшения сопротивления воды, как можно больше уменьшить локоть номера в тубопроводе в установке, не обеспечьте никакой никакой локоть не позднее 20 см от насоса.

4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный для уменьшения срока службы

5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса.

диаграмма ♣Curve

размеры ♣Overall

Основные особенности:

1. компактная текстура, удобная установка, надежное представление.

2. потребление низкой мощности, высокая эффективность.

3. приложите эффективный мотор BLDC с водителем build-in, длинным сроком службы.

4. водяные помпы работая контроль в реальном времени государства, сигнал тревоги запертый-ротора.

5. С управлением скоростью сигнала PWM.

6. Само--controled подача постоянного.

7. обратное предохранение от полярности.

8. сухой - идущая защита.

9. перенапряжение, предохранение от перегрузок по току.

10. перегрузка и перегреть защиту

11. наружный покрывая ряд защиты: IP65.

Электропитание: Поставлять батареи

Кривые подачи, головы и силы насоса:

Размеры:

Внимания:

1,         Работая температура: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.

2,         Положение установки водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.

3,         Для уменьшения сопротивления воды, как можно больше уменьшить номер локтя в тубопроводе в установке, не обеспечьте никакой никакой локоть не позднее 20 см от насоса.

4,         Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы

5,         Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса.
