| МОК: | 10 |
| цена: | negotiable |
| стандартная упаковка: | Коробка |
| Срок доставки: | 20дайс |
| способ оплаты: | Т/Т заранее |

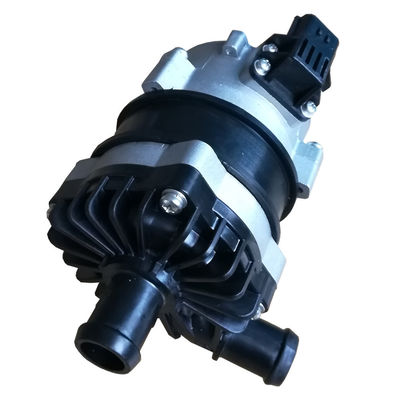

Водяная помпа насоса хладоагента 12VDC электрическая для HEV или электрический автомобиль, вспомогательный насос, насос воздушного охладителя обязанности
Водяная помпа серии DKB80 автомобильная электрическая
Поддерживать/управление циркуляции/Переменная-частоты/Low-noise/PWM/обратная связь сигнала
♣Applications
Применитесь к HEV (гибридному электрическому кораблю), EV (электротранспортам), поездам, кораблям и системе другой нагревая циркуляции циркуляции и охлаждать.
♣Features
♦Single ставит центробежный насос
♦Magnetic передача силы (структура насоса экрана)
мотор DC эффективности ♦High безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
рабочая температура широкого диапазона ♦With
Управление скорости сигнала ♦PWM (опционная обратная связь сигнала СТРАНИЦЫ)
управление подачи постоянного ♦With
предохранение от полярности ♦Reverse
♦Dry идущая защита
напряжение тока ♦Over, над настоящей защитой
♦Overload, над предохранением от температуры
♦Automobile электронные блоки ранга
♣Technical описание (части в контакте с жидкостью)
Снабжение жилищем насоса главное: PPS+GF
Турбинка: PPS+GF
Полость экрана: PPS+GF
Подшипник вала: Шайба составного materials+ углерода zirconia смолы керамическая
Вал: неубедительный вал нержавеющей стали
Ротор: впрыска нейлона упаковала
Кольцо уплотнения: EPDM
♣Driving прибор (включая мотор)
Управлять электромагнитом: упакованная впрыска magnet+nylon
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA+GF (белое)
Снабжение жилищем насоса: алюминиевый сплав
Кронштейн: Нержавеющая сталь SUS 304
Обруч кронштейна: США 304 нержавеющее steel+ амортизируя резиновое кольцо
Водоустойчивое основанное на оценке IP67 (en60529)
Соединитель: 3 штыри или 4Pins (с обратной связью сигнала СТРАНИЦЫ)
Диаметр сопла: 22.6mm (внутренний диаметр: 16mm)
спецификации ♣Model
DKB80-12A (SR/PG)
DKB80-24A (SR/PG)
С суффиксом кронштейна модельным: СТАРШИЙ (например: DKB80-12ASR)
С суффиксом штыря обратной связи сигнала СТРАНИЦЫ модельным: СТРАНИЦА (например: DKB80-12APG)
♣Mounting инструкция
Насосы серии DKB80 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.
1: Насос не должен сух-бежать, даже если он может сух-бегущ на 30 секунд (после 30 секунд сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.
2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.
3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).
4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.
5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)
6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов
Локоть (см. диаграмму 2).
7: Не используйте морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.
параметр ♣Temperature
Средняя жидкостная температура: -40℃ к +120℃ (- 40°F к + 248°F)
Работая температура окружающей среды: -40℃ к +100℃ (- 40°F к +212°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
давление ♣System
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
ряд ♣Voltage
Расклассифицированная водяная помпа 12V, выполнимый ряд 9V - 16V
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 30V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)
Параметр ♣ электрический
| Напряжение тока деятельности (VDC) | Расклассифицированная сила (w) | Максимальная подача (L/H) | Максимальная голова (m) | Вес (g) |
| 9V-16V (12V) | 80W | 1800L/H | 10M | 750g |
| 18V-30V (24V) | 80W | 1800L/H | 10M | 750g |
модель и штыри ♣Connector
| Контактный разъем 3 | Pin 1 | Pin 2 | Pin 3 | ||
| 174357-2 | +12V/+24VDC | PWM | GND | ||
| Контактный разъем 4 | B+ (4) | SWP (3) | NWP (2) | GND (1) | |
| Соответствуют модель соединителя | 7283-7449-30 | +12V/+24VDC | PWM | Обратная связь сигнала | GND |
♣Recommend связывает проволокой размер (основанный на падении напряжения тока 3%)
| Толщина провода | Максимальная длина провода | |
| 12v | 24V | |
| 1,5 mm ² | --- | 16m |
| 2,5 mm ² | 6.3m | 25m |
| 3 mm ² | 8m | 31m |
| 4 mm ² | 10m | 40m |
Внимания ♣
1. Работая температура окружающей среды: -℃ 40--℃ 120, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
3. Для уменьшения сопротивления воды, как можно больше уменьшить локоть номера в тубопроводе в установке, не обеспечьте никакой никакой локоть не позднее 20 см от насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный для уменьшения срока службы
5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса.
диаграмма ♣Curve
размеры ♣Overall
структура ♣Pump
