Подробная информация о продукте:
|
Приведитесь в действие напряжение тока: | DC 20V-32V | Максимальная подача:: | 5000Л/Х |
---|---|---|---|
Максимальная голова:: | 24м | Шум: | ≤65дБ |
Ранг IP: | IP67 | Срок службы: | ≥20000х |
максимальная сила: | 300В | ||
Высокий свет: | сверхмощная электрическая водяная помпа,Электрическая водяная помпа двигателя |

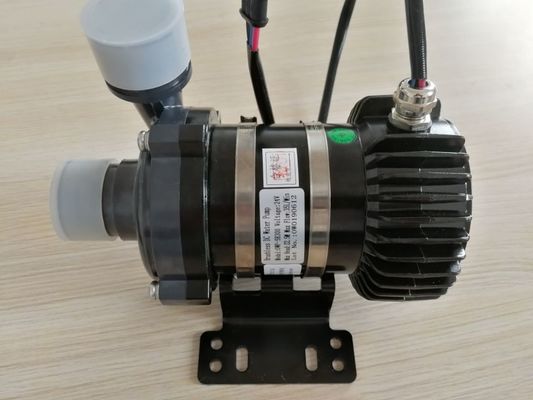

Безщеточная водяная помпа OWP-SH300
Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос
Управление PWM/МОЖЕТ ПОВЕЗТИ на автобусе (опционный)
Краткие введение и технические данные
1, электрическое применение водяной помпы:
Определение центробежного насоса:
Центробежные насосы использованы для того чтобы транспортировать жидкости преобразованием вращательной кинетической энергии к гидродинамическому
энергия потока жидкости. Вращательная энергия типично приходит от двигателя или электрического двигателя. Жидкость входит в насос
турбинка вперед или близко к вращая оси и ускорена ход турбинкой, пропуская радиально наружу в камеру отражетеля или волюты (кожух), из которой она выходит.
Применения:
Широко использованный в гибридном автобусе, гибрид
пассажирский автомобиль, электротранспорты, поезда,
корабли и другое топление и
охлаждая система циркуляции.
Структурные особенности:
1: Главная структура: Голова насоса, безщеточный мотор DC
и регулятор;
2: Особенности: Компактная текстура, сильное запечатывание, сильное
приспособляемостьь к окружающей среде и средствам массовой информации, структуре и
материальна коррозионная устойчивость, ударопрочное сопротивление,
с хорошей структурой тепловыделения.
1, структура водяной помпы OWP-SH300
Краткие введение и технические данные
Индекс II представления:
1, эффективность (H=20m; η≥43%);
2, пропускают (H=20m; Q≥ 2000L/H).
Индекс i представления:
Голова (H=24±1m; L/H Q=0).
Индекс III представления:
1, эффективность (H=16m; η≥52%);
2, пропускают (H=16m; Q=3100L/H)
Индекс IV представления:
1, эффективность (H=10m; η≥43%);
2, пропускают (H=10m; Q=4200L/H).
1, рабочая характеристика OWP-SH300
Подача водяной помпы OWP-SH300 & главная рабочая характеристика
2, технические данные водяной помпы OWP-SH300
N0. | Деталь | Параметры | Примечание |
1 | Расклассифицированное напряжение тока | DC24V | |
2 | Напряжение тока деятельности | DC20~32V | |
3 | Срок службы | ≥20000h | |
4 | Работая шум | dB ≤60 | |
5 | Циклы выключения | времена ≥100000 | |
6 | Температура окружающей среды | -40℃~105℃ | |
7 | Ранг изоляции мотора | Класс f | |
8 | Класс защиты | IP67 | |
9 | Средство деятельности | анти--замерзая жидкость | |
10 | Режим контроля | PWM или КОНСЕРВНАЯ БАНКА (опционные) |
1, особенности головы водяной помпы структурные
Голова насоса:
1: Камера и турбинка волюты сделанные высокопроизводительным пластиковым материалом (сопротивлением обжатия, высоко
прочность, коррозионная устойчивость);
2: Особенности низкой специфической революции
камера турбинки и структура турбинки: Ограничение потока жидкости увеличено
и влияние диверсии хорошая, небольшая гидравлическая потеря; трение сопротивления воды низко, жидкая зыбкость небольшое
3: Структурные характеристики камеры волюты насоса высоко-подъема: улучшите форму канала бегуна, угла языка волюты
и профиль волюты; Он может хорошо уменьшить потерю на вихревые токи, потерю удара и подачу двигателя бодрствования под высокое давление.
Особенности головы водяной помпы структурные
1: Длинная жизнь, высокая стойкость;
2: Высокая гидравлическая эффективность (расклассифицированное состояние ≥64%);
3: Хорошие стабильность и малошумный
4: Плоские шайбы:
Сопротивление носки керамического подшипника улучшено путем использование материала твердого сплава с высокой износостойкостью, поэтому оно улучшит стабильность и стойкость.
2: Безщеточные особенности структуры мотора
Структура мотора:
1: Снабжение жилищем нержавеющей стали ротора
загерметизированный сваренным лазером
) новый материал нержавеющей стали
устойчивый к корозии;
leakproofness b) гораздо лучшее;
2: Замотка статора:
1, уменьшает сопротивление, уменьшает
потеря тепла; 2, уменьшают
количество замоток; Уменьшите
том космоса.
c) уменьшает магнитный зазор, уменьшает
потеря магнитного потока;
Особенности мотора BLDC структурные
1, плотное уплотнение, высокая коррозионная устойчивость, сильная
средняя приспособляемостьь;
2, низкий мотор калорического значения, низкоточных и высоких
эффективность;
3: Ротор создан программу-оболочку мимо
куртка нержавеющей стали плотно с заваркой лазера полной, проведением запечатывания, коррозионной устойчивостью очень улучшатьле.
Таблица выбора параметра водяной помпы
Голова (m) | Подача (L/H) | Сила (w) | Эффективность | Применимое сопротивление трубы |
0~8 | 4500~5100 | 256W | ≤40% | ≤8m |
9~12 | 3500~4400 | 256W | 40%~48% | 9~12m |
13~16 | 2800~3400 | 256W | 48%~54% | 13~16m |
17~20 | 2000~2800 | 290W | 44%~50% | 17~20m |
>20 | 0~2100 | 305W | <44% | 20~24m |
СПЕЦИФИКАЦИЯ ЗАГРУЗКИ КАК СЛЕДОВАТЬ
