| МОК: | 5 НАБОРОВ |
| цена: | negotiable |
| способ оплаты: | Л/К, Т/Т, Л/К |
Применения:
1: система охлаждения электротранспортов
2: двигатель, батарея, регулятор, циркуляция хладоагента AC
3: промышленная система охлаждения
4: Автобус BEV, корабли PHEV
| Нет. | Детали | Параметр |
| 1 |
Средство диапазон температур |
Гликоль Макс 40% -40℃~85℃ |
| 2 | Подача & голова | Пропускают Q=6000L/H, голова H≥8M |
| 3 | Шум | ≤61dB |
| 4 | Расклассифицированное напряжение тока | DC24V |
| 5 | Рабочий потенциал | DC18~32V |
| 6 | Максимальное течение | ≤11A |
| 7 | Сила | 250W±10W |
| 8 | Ранг IP | IP68 |
| 9 | Срок службы | ≥20000h |
| 10 | Чистый вес | 1.95kg |

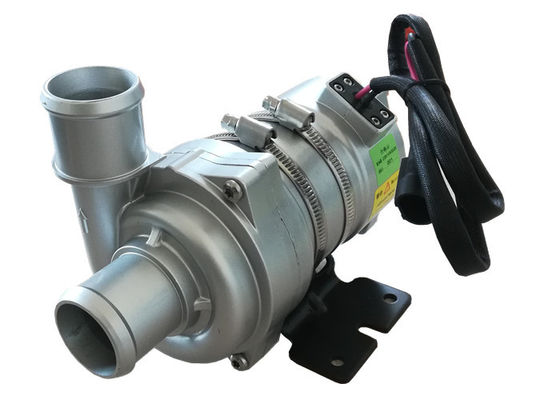

Преимущества нашей электрической водяной помпы
* достигаемость безщеточной эффективности собрания мотора максимальная до 85% (нормальный уровень 70%), регулятор управляя достигаемостью эффективности максимальной до 97%
* защищаемый безщеточный мотор, длинный срок службы, потребление низкой мощности, компактный размер, высокая надежность
* сильная возможность развития насоса, развитие профессионального вычисления симуляции Ansys беглого предлагая подгонянное высокой эффективностью.
* цепь синусоидальной волны контролируя, EMC доказала, автомобильные электронные блоки ранга.
* автоматически обнаружьте государство нулевой нагрузки/полу-нагрузки и защитный стоп собственной личности, автоматически обнаруживает затыкая государство и защитный стоп собственной личности, перегрузку обнаружения и защитную функцию предохранения от деятельности торможения, положительных и отрицательных поляка обратную.
* защитил - тип внутренний - структуру ротора, ранг IP67 IP, F. ранга изоляции.
Структура электрической водяной помпы
Вычисление симуляции гидравлического дизайна электрического насоса
Электрический принцип проектирования водяной помпы
Электрическая проверка дизайна водяной помпы - электромагнитная проверка дизайна теории
Проверка электрического оформления изделия насоса - проверка дизайна теста
■Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и системе другой циркуляции топления и охлаждать.
■Особенности
◆Центробежный насос
◆Передача магнитной силы
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM (опционное)
◆Диагностический выход сигнала (опционный)
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры
■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: Алюминиевый сплав
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: композиционные материалы карборунда
Вал: вал нержавеющей стали (3CR14)
Снабжение жилищем магнита: Capsulation PPS пластиковое
Кольцо уплотнения: EPDM
■Задающий усилитель (включая мотор)
Управлять ротором: Магнит PPS пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.
Кронштейн: Стальное основание
Обруч кронштейна: Нержавеющая сталь США 304
Водоустойчивое основанное на оценке IP68 (en60529)
Модель соединителя: AMP282104-1 (, который соответствуют штепсельная вилка AMP282080-1)
Диаметр сопла: 40mm (1,5 дюйма)
■Устанавливать инструкцию
Насосы серии OWP-BL43-300 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.
1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.
2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.
3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).
4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.
5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)
6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).
7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.
диаграмма 1 диаграмма 2
■Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)
■Электрический параметр
|
Напряжение тока деятельности (VDC) |
Расклассифицированная сила
|
Расклассифицированная подача (L/H) |
Размеры (mm) |
Вес (g) |
| 18V-32V (24V) | 130W | Q=5000L/H, H≥5m | 195*90*145 | 1950g |
| 200W | Q=6000L/H, H≥6m | |||
| 250W | Q=6000L/H, H≥8 |
Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):
| AMP282104-1 | 1 | 2 |
| (соответствовал штепсельной вилке AMP282080-1) | DC +24V | GND |
| Толщина провода | Самый длинный используемый провод * |
| 24V | |
| 1,5 mm ² | 16m |
| 2,5 mm ² | 25m |
| 3 mm ² | 31m |
| 4 mm ² | 40m |
диаграмма 3
Порекомендованный размер провода (основанный на падении напряжения тока 3%)
* длина провода значит расстояние от насоса к батарее
■Внимания
1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный для уменьшения срока службы
5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса
■Рабочий параметр
