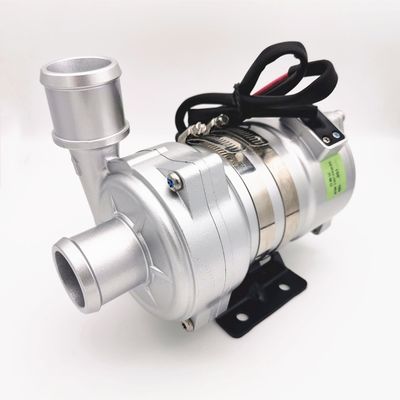

Электрическая водяная помпа 24VDC для циркуляции хладоагента кораблей автобуса BEV/PHEV

Высоко-подъем v 2800L/H, водяная помпа DC 24 H=16M автомобильная электрическая для циркуляции хладоагента кораблей автобуса BEV/PHEV,

Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос



■Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и системе другой циркуляции топления и охлаждать.

■Особенности
◆Безщеточный drived мотор.
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM (опционное)
◆Диагностический выход сигнала (опционный)
◆С управлением подачи постоянного
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры

■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: Алюминиевый сплав
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: композиционные материалы карборунда
Вал: вал нержавеющей стали (3CR14)
Снабжение жилищем магнита: Capsulation PPS пластиковое
Кольцо уплотнения: EPDM

■Задающий усилитель (включая мотор)
Управлять ротором: Магнит PPS пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.

Кронштейн: Стальное основание
Обруч кронштейна: Нержавеющая сталь США 304
Водоустойчивое основанное на оценке IP68 (en60529)
Модель соединителя: AMP282104-1 (, который соответствуют штепсельная вилка AMP282080-1)
Диаметр сопла: 40mm (1,5 дюйма)



■Устанавливать инструкцию
Насосы серии OWP-BL43-200 центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).

7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.


диаграмма 1 диаграмма 2





■Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.

Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)


■Электрический параметр












Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):




диаграмма 3







Порекомендованный размер провода (основанный на падении напряжения тока 3%)
* длина провода значит расстояние от насоса к батарее


■Внимания
1. работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса

■Рабочий параметр




• Внешний размер
