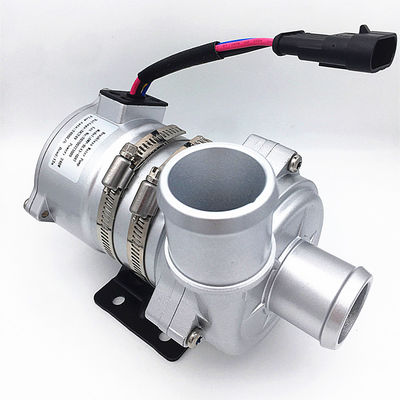

Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM

Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM
Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM

Большие изображения :  Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: OWO
Номер модели: OWP-BL43-408T
Оплата и доставка Условия:
Количество мин заказа: 5 НАБОРОВ
Цена: Negotiable
Условия оплаты: Л/К, Т/Т, Л/К

Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM

описание
Приведитесь в действие напряжение тока: ДК 18В-32В Максимальная подача:: 5000Л/Х
Максимальная голова:: 20м Расклассифицированное &лифт подачи: 2400L/H, H=17M
Шум: ≤61дБ Ранг IP: IP68
Срок службы: ≥20000х
Высокий свет:

автоматическая электрическая водяная помпа 240W

,

Водяная помпа DC24V автоматическая электрическая

,

Автоматическая электрическая водяная помпа 5000L/H


Водяная помпа мотора v 240W DC 24 автомобильная электрическая безщеточная для циркуляции хладоагента кораблей автобуса BEV/PHEV с батареей отсеков топливного бака водопода PWM



Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос

Управление PWM/диагноз недостатка


Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM 0







Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и системе другой циркуляции топления и охлаждать.

насос хладоагента, отсеки топливного бака водопода нагнетает, насос батареи топлива охлаждая, насос электрического автобуса охлаждая,

Особенности
Безщеточным насос DC drived мотором
◆Передача магнитной силы
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM
◆Диагностический выход сигнала
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры

Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: Сплавы алюминия заливки формы
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: композиционные материалы карборунда
Вал: вал нержавеющей стали (3CR14)
Снабжение жилищем магнита: Capsulation PPS пластиковое
Кольцо уплотнения: EPDM
EMC: Ранг 3
Шум: ≤61dB

Задающий усилитель (включая мотор)
Управлять ротором: Магнит PPS пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор DC
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.

Кронштейн: сталь
Обруч кронштейна: Нержавеющая сталь США 304
Водоустойчивое основанное на оценке IP68 (en60529)
Модель соединителя: AMP282106-1 (, который соответствуют штепсельная вилка AMP282088-1)
Диаметр сопла: 38mm (1,5 дюйма)



Устанавливать инструкцию
Водяные помпы OWP-BL43-408T serieselectronic центробежные насосы которые требуют наполненного пре,
Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.

1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.

2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.

3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).

4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.

5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)

6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).

7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.



диаграмма 1 диаграмма 2



Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.

Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)


Электрический параметр

Напряжение тока деятельности

(VDC)

Расклассифицированная сила

(W)

Расклассифицированная подача

(L/H)

Размеры

(mm)

Вес

(g)

18V-32V (24V) 240W Q=2400L/H, H=17m 185*90*155 2200g










Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):

AMP282106-1 1 (чернота) 2 (желтый) 3 (синь) 4 (красный)
(соответствовал штепсельной вилке AMP282088-1) GND Обратная связь недостатка PWM +24V









Характер PWM

Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM 1




Круг обязаностей Описание

Примечание:
1: ±2% ошибки круга обязаностей PWM метрическое
2: Напряжение тока PWM: 24VDC, частота: 1 КГц
3: Порекомендованная частота PWM: 500Hz
4: Порекомендованная обязанность 0% как разъединение PWM

0%≤duty≤15% Режим PWM (стоп)
15%≤duty≤20% Режим PWM (минимальная скорость)
20%≤duty≤80% Режим PWM (линейный ряд управления скоростью)
80%≤duty≤100% Режим PWM (максимальное ограничение в скорости)



Dia провода. Самый длинный используемый провод *
  24V
1,5 mm ² 16m
2,5 mm ² 25m
3 mm ² 31m
4 mm ² 40m









Порекомендованный размер провода (основанный на падении напряжения тока 3%)
* длина провода значит расстояние от насоса к батарее



Внимания
1. работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.
положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вреден для уменьшения срока службы
5. внимание оплаты к очищенности воды, избегает для того чтобы сжать и турбинк-преградило для уменьшения срока службы насоса

Рабочий параметр

Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM 2


Внешний размер



Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM 3

Мотор водяной помпы DC24V 240W автоматический электрический безщеточный с управлением PWM 4
