Подробная информация о продукте:
|
| Приведитесь в действие напряжение тока: | DC 18V-32V | Максимальная голова:: | 20m |
|---|---|---|---|
| Расклассифицированное &lift подачи: | 2400L/H, H=16M | Шум: | ≤61dB |
| Ранг IP: | IP68 | Срок службы: | ≥20000h |
| Высокий свет: | автомобиль водяной помпы 17m электрический,автомобиль водяной помпы 2400L 17m электрический,автомобили водяной помпы 17m электрические |
||

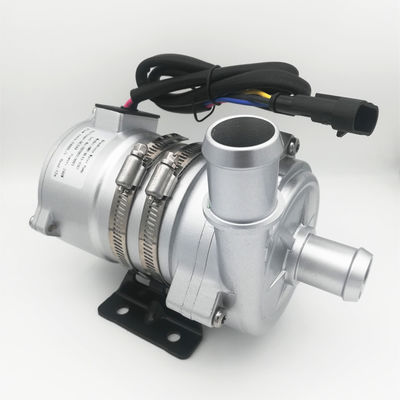

Водяная помпа СЕРИИ OWP-BL43-426T безщеточная электрическая для электротранспортов
Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос
■Применения
Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и системе другой циркуляции топления и охлаждать.
■Особенности
◆Центробежный насос
◆Передача магнитной силы
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С рабочей температурой широкого диапазона
◆Управление скорости сигнала PWM (опционное)
◆Диагностический выход сигнала (опционный)
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузите, над предохранением от температуры
■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: Алюминиевый сплав
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: композиционные материалы карборунда
Вал: вал нержавеющей стали (3CR14)
Снабжение жилищем магнита: Capsulation PPS пластиковое
Кольцо уплотнения: EPDM
■Задающий усилитель (включая мотор)
Управлять ротором: Магнит PPS пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Рамка провода мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.
Кронштейн: Стальное основание
Обруч кронштейна: Нержавеющая сталь США 304
Водоустойчивое основанное на оценке IP68 (en60529)
Модель соединителя: AMP282104-1 (, который соответствуют штепсельная вилка AMP282080-1)
Диаметр сопла: 40mm (1,5 дюйма)
■Устанавливать инструкцию
Серия OWP-BL43-426T нагнетает центробежные насосы гликоля которые требуют наполненный пре, насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.
| 1: | Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала. |
| 2: | Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу. |
| 3: | Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода). |
| 4: | Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхний. |
| 5: | Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1) |
| 6: | Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2). |
| 7: | Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство. |
диаграмма 1 диаграмма 2
■Параметр температуры
Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)
(℃ до 100, но оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)
■Электрический параметр
|
Напряжение тока деятельности (VDC) |
Расклассифицированная сила
|
Расклассифицированная подача (L/H) |
Размеры (mm) |
Вес (g) |
| 18V-32V (24V) | 240W |
2400L/H, H=17M |
193*90*159.5 | 2200g |
Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):
■Рабочий параметр
