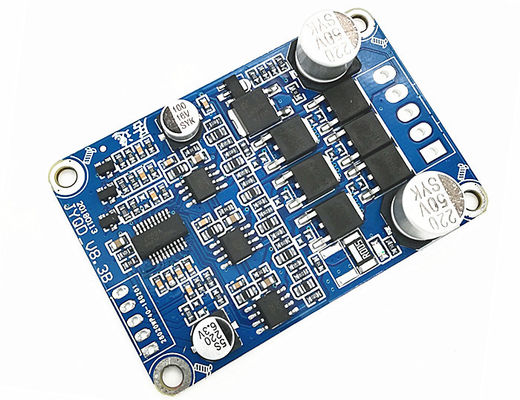

24VDC доска водителя мотора Sensorless 3 участков безщеточная

24VDC доска водителя мотора Sensorless 3 участков безщеточная

МОК: 1 набор
цена: Подлежит обсуждению
стандартная упаковка: КОРОБКА ПЭ БАГ+
Срок доставки: 5-10 дней
способ оплаты: Т/Т, Л/К, ПайПал
Пропускная способность: 1000sets/day
Подробная информация
Место происхождения
Китай
Фирменное наименование
JUYI
Номер модели
ДЖИКД-В8.3Б-24В
Напряжение тока деятельности:
ДК 24В
Двигатель:
150W
Применение:
сенсорлесс мотор БЛДК
Регулировка скорости аналогового напряжения:
0-5В
Цвет:
синь
Работая Temp.:
-20 - 85℃
Выделить:

sensorless доска водителя мотора

,

Доска водителя мотора 24VDC

,

Доска регулятора мотора 3 участков безщеточная

Описание продукта
PWM 100 к 20KHZ 24VDc монтажная плата регулятора водителя мотора 3 участков безщеточная sensorless для воздуходувки Micronel.


Обзор
Быстрые детали
Место происхождения:
Цзянсу, Китай
Фирменное наименование:
JUYI
Номер модели:
JYQD-V8.3B

Упаковка & доставка

Продажа блоков:
Одиночный деталь
Одиночный размер пакета:
См 10X8X5
Одиночный вес брутто:
0,080 kg
Время выполнения:
Количество (части) 1 - 1000 >1000
Est. Время (дни) 15 Быть обсуженным

Характер продукции

JYQD-V8.3B доска водителя мотора очень компактного размера BLDC с необходимыми стандартными функциями, свои благоприятная цена и надежное представление конкурсны для промышленного и коммерческих применений.

Свое широко прикладное всемирными клиентами почти на 8 лет, свой зрелый и стабилизированный дизайн сведущи для много применений.
24VDC доска водителя мотора Sensorless 3 участков безщеточная 0
МОДЕЛЬ НЕТ.
JYQD-V8.3B
РАБОЧАЯ ТЕМПЕРАТУРА
-20-85℃
ВВОД НАПРЯЖЕНИЯ
12-36VDC
МАКСИМАЛЬНОЕ РАБОТАЯ ТЕЧЕНИЕ
7A
РЕГУЛИРОВКА СКОРОСТИ PWM
Частота PWM: 1K-10KHz, круг обязаностей 0-100%
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ
0-5V
24VDC доска водителя мотора Sensorless 3 участков безщеточная 1
24VDC доска водителя мотора Sensorless 3 участков безщеточная 2
24VDC доска водителя мотора Sensorless 3 участков безщеточная 3
Директивы применения

1: Подтвердите что paraparameters напряжения тока и силы мотора для превышения ряда как определено.

2: Эта доска водителя использована для трехфазного безщеточного sensorless мотора, но не одевает для всех трехфазных безщеточных sensorless моторов сразу. Если управляя влияние не хорошо, то (как начало дрожания, обращая, работа noload мотора настоящая слишком большая, скорость не стабилизирована, эффективность низка, и не может запуск с нагрузкой.) Клиенты могут отрегулировать сопротивление и емкость доски водителя согласно обстановке на данный момент для того чтобы достигнуть самого лучшего управляя влияния (связаться мы для наведения)
  •

3: JYQD-V8.3B доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором BLDC под 100W без любого heatsink, но нужна нормальная вентиляция.
4: Штырь «5V» на доске водителя запрещен для подключения с внешней силой equipment.it только костюм для внешних потенциометра или переключателя для регулировки скорости, обращать и деятельности singnal swtiching.

5: Пожалуйста примите примечание которому доска водителя JYQD-V8.3B не имеет никакое анти--обратное предохранение от соединения, его постоянно повредит доску водителя если обращенное соединение полярности.


24VDC доска водителя мотора Sensorless 3 участков безщеточная 4
24VDC доска водителя мотора Sensorless 3 участков безщеточная 5
Описание проводки

1. Порт контроля

5V — Напряжение тока выхода доски водителя внутреннее, для внешних потенциометра или переключателя для регулировки скорости и обращая деятельности
Z/Fвращая порты управлением направления. Соедините высокий уровень «5V» переднее направление, соединитесь к GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1V -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1K-10KHz; Круг обязаностей 0-100%
Выход сигнала ИМПа ульс M-скорости
GND-использованный для внутреннего контроля доски водителя

2. Порт силы
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора


GND----DC

VCC----DC +


3: Примечания
1. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
2. расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm
3. внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.


Общие размеры

Размер доски ориентированный на заказчика к вашим запросам.
24VDC доска водителя мотора Sensorless 3 участков безщеточная 6


Пожалуйста свяжитесь мы если вам нужна служба технической поддержки.

OEM, обслуживание ODM доступен!

24VDC доска водителя мотора Sensorless 3 участков безщеточная 7
