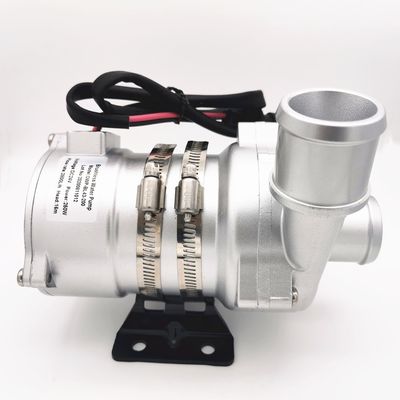

Водяная помпа циркуляции HVAC 24VDC 240W автомобильная для термальных систем управления



Водяная помпа циркуляции HVAC 24VDC 240W автомобильная для термальных систем управления

Поддерживать/циркуляция/Переменная-частота/малошумный/центробежный насос

Интерфейс КОНСЕРВНОЙ БАНКИ







■Применения

Широко использованный в гибридном автобусе, гибридном пассажирском автомобиле, электротранспортах, поездах, кораблях и системе другой циркуляции топления и охлаждать.



■Особенности

◆Передача магнитной силы

◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.

◆С рабочей температурой широкого диапазона

◆Управление взаимодействием связи КОНСЕРВНОЙ БАНКИ

◆С управлением подачи постоянного

◆Обратное предохранение от полярности

◆Сухая идущая защита

◆Над напряжением тока, над настоящей защитой

◆Перегрузите, над предохранением от температуры



■Техническое описание (родственные части в контакте с жидкостью)

Снабжение жилищем насоса главное: Сплавы алюминия заливки формы

Турбинка: PPS+GF

Полость экрана: PPS+GF

Рукав вала: композиционные материалы карборунда

Вал: вал нержавеющей стали (3CR14)

Снабжение жилищем магнита: Capsulation PPS пластиковое

Кольцо уплотнения: EPDM

EMC: Ранг 3

Шум: ≤60dB



■Задающий усилитель (включая мотор)

Управлять ротором: Магнит PPS пластиковый capsulated

Винты и гайки: Нержавеющая сталь SUS 304

Управляя мотор: безщеточный мотор DC

Рамка провода мотора: PPA GF

Снабжение жилищем насоса: Случай заливки формы алюминиевый с sandblasting и анодировать покрытие порошка +PE.



Кронштейн: сталь

Обруч кронштейна: Нержавеющая сталь США 304

Водоустойчивое основанное на оценке IP68 (en60529)

Модель соединителя: 325304061AAH (, который соответствуют штепсельная вилка 325304061AMH)

Диаметр сопла: 41mm (1,61 дюйма)







■Устанавливать инструкцию

Насосы серии OWP-BL43-402CAN центробежные насосы которые требуют наполненного пре,

Насос установленный в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.



1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бежать, он автоматически остановит), сухая идущая воля делает шум, также увеличивающ ссадину к валу и рукаву вала.



2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, внешний воздух более легкий входит в к насосу через трубопровод, он сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.



3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).



4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.



5: Во избежание сухой ход (воздух получает вставленным в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)



6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов проталкивают (см. диаграмму 2).



7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.





диаграмма 1 диаграмма 2







■Параметр температуры

Средняя жидкостная температура: -40℃ к +85℃ (- 40°F к + 185°F)

Работая температура окружающей среды: -40℃ к +85℃ (- 40°F к +185°F)

Температура хранения: -40℃ к +70℃ (- 40°F к +158°F)

(℃ до 100, но оно сократят срок службы)

■Давление системы

-0,2 до бару 2,5 (100℃ (212°F).

Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.

■Ряд напряжения тока

Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V

Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, но чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, насос нельзя подвергнуть действию радиации тепла окружающей.



Средняя жидкость: жидкостная смесь (вода с под гликолем 60%)





■Электрический параметр

Напряжение тока деятельности (VDC)	Расклассифицированная сила (W)	Расклассифицированная подача (L/H)	Размеры (mm)	Вес (g)
18V-32V (24V)	240W	Q=2400L/H, H=17m	185*134*158	2200g

















Внимания

1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа и двигатель во время установки, обеспечивает температуру рабочей Среды.

положение установки 2.The водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.

4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный для уменьшения срока службы

5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса







 Рабочий параметр







■Внешний размер
