Подробная информация о продукте:
|
Приведитесь в действие напряжение тока: | DC 18V-32V | Максимальная подача:: | 3000L/H |
---|---|---|---|
Максимальная голова:: | 21M | Расклассифицированное &lift подачи: | 2000L/H, H=21M |
Шум: | ≤61dB | Ранг Ip: | IP68 |
Срок службы: | ≥20000h | ||
Высокий свет: | Насос хладоагента двигателя EMP,Насос хладоагента двигателя BLDC,Высокий насос хладоагента давления 24VDC |

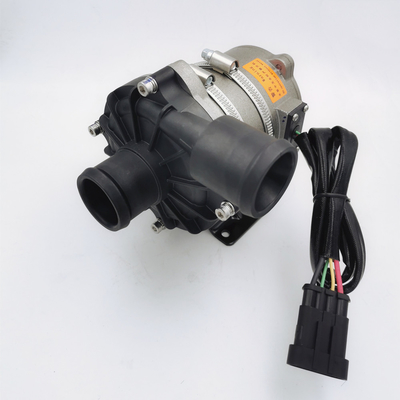

Водяная помпа DC СЕРИИ BSP-P300-CAN безщеточная
Поддерживать/циркуляция/Переменная-частота/управление малошумных/экрана pump/CAN
CO. технологии мотора раковины Changzhou Bextreme, Ltd
■Применения
Они широко были использованы в гибридных автобусах, гибридных пассажирских автомобилях, электротранспортах, поездах, кораблях, и системе другой циркуляции топления и охлаждать.
■Особенности
◆Центробежный насос
◆Передача магнитной силы (структура насоса экрана)
◆Мотор DC высокой эффективности безщеточный, потребление низкой мощности, высокая эффективность, длинный срок службы.
◆С широким диапазоном рабочей температуры
◆СМОГИТЕ контролирующ
◆С управлением подачи постоянного
◆Обратное предохранение от полярности
◆Сухая идущая защита
◆Над напряжением тока, над настоящей защитой
◆Перегрузка, предохранение от сверх-температуры
■Техническое описание (родственные части в контакте с жидкостью)
Снабжение жилищем насоса главное: PPS+GF
Турбинка: PPS+GF
Полость экрана: PPS+GF
Рукав вала: Композиционные материалы смолы углерода
Вал: вал нержавеющей стали
Снабжение жилищем магнита: capsulation нейлона пластиковое
Кольцо уплотнения: EPDM
■Задающий усилитель (включая мотор)
Управлять электромагнитом: магнит нейлона пластиковый capsulated
Винты и гайки: Нержавеющая сталь SUS 304
Управляя мотор: безщеточный мотор
Wireframe мотора: PPA GF
Снабжение жилищем насоса: Случай заливки формы алюминиевый с обработкой sandblasting и вкрапленности
Кронштейн: Сталь углерода
Обруч кронштейна: Нержавеющая сталь SUS 304
Водоустойчивое основанное на оценке IP68 (en60529)
Модель соединителя: AMP282106-1 (соответствовал PlugAMP282088-1)
Диаметр сопла: 40mm/25mm
■Модельные спецификации
BSP-P300-CAN-25 (сопло 25mm)
BSP-P300-CAN-40 (сопло 40mm)
■Устанавливать инструкцию
Насосы серии BSP-P300-CAN центробежные насосы которые требуют наполненного пре,
Насос установлен в самое низкое положение системы для обеспечения что турбинка всегда погружена в жидкости, или наполненный пре насос перед силой дальше.
1: Насос не должен сух-бежать, даже если он может сух-бегущ на 15 минут (после 15 минут сух-бега, он автоматически остановит мотор), сухой ход сделает шум, также увеличивающ ссадину к валу и рукаву вала.
2: Используйте порекомендованную трубу диаметра соединяя вход насоса, если вы используете вход насоса шланга более небольшого диаметра, то должный к отрицательному давлению в насосе, входе внешнего воздуха более легком к насосу через трубопровод, оно сделает деградацию производительности насоса, и также воздушные пузыри делают повреждение к насосу.
3: Как осмотрено от направления входа насоса, турбинка вращает по часовой стрелке (см. стрелку на порте выхода).
4: Насос можно установить вертикально или горизонтально установить (см. диаграмму 1) при установке вертикально, порт выхода быть верхним.
5: Во избежание сух-бег (воздух получая вставлен в турбинке), порт выхода водяной помпы должен быть вертикальным или в верхушке турбинки. (см. диаграмму 1)
6: Соединенная труба должна вертикально быть установлена (или отсутствие локтя в 20cm) для того чтобы сделать воздух discharged легко, труба выхода не должна быть использована меньше чем 90 градусов
Локоть (см. диаграмму 2).
7: Не смогите использовать морскую воду или другое тяжелое загрязнение с большой жидкостью примеси зерна как жидкостное средство.
■Параметр температуры
Средняя жидкостная температура: -40℃ к +100℃ (- 40°F к + 212°F)
Работая температура окружающей среды: -40℃ к +120℃ (- 40°F к +248°F)
Температура хранения: -40℃ к +70℃ (- 40°F к +158°F) (℃ до 100, только оно сократят срок службы)
■Давление системы
-0,2 до бару 2,5 (100℃ (212°F).
Срок службы больше чем 20 000 часов основанных на расклассифицированных напряжении тока и (86°F) температуре окружающей среды 36℃.
■Ряд напряжения тока
Расклассифицированная водяная помпа 24V, выполнимый ряд 18V - 32V
Хотя мотор можно использовать в широком диапазоне напряжения тока и температуры, чрезмерный или тоже низшее напряжение и температура повлияет на срок службы мотора, и насос нельзя подвергнуть действию радиации тепла окружающей.
Средняя жидкость: чистая вода, жидкостная смесь (вода с под гликолем 60%)
Напряжение тока деятельности (VDC) |
Расклассифицированная сила (W) |
Максимальная подача (L/H) |
Размеры (mm) |
Вес (g) |
18V-32V (24V) | 300W±10W | 3000L/H | 154*115*132 | 1820g |
Максимальная голова: 21M |
■Электрический параметр
Модель соединителя и соответствуя электрические свойства (см. диаграмму 3):
Модель соединителя: AMP282106-1 | 1 | 2 | 3 | 4 | ||
Соответствуют модель соединителя: AMP282088-1 | GND | КОНСЕРВНАЯ БАНКА: L | КОНСЕРВНАЯ БАНКА: H | DC+ |
■Внимания
1. Работая температура окружающей среды: - 40℃--120℃, должно попробовать избежать близко к 3-элементу каталитическому, системе отводного штуцера газа, и двигателю во время установки, и обеспечивает температуру рабочей Среды.
2. Положение установки водяной помпы должно как можно больше близко к уровню отлива, расширить срок службы насоса.
4. Пожалуйста используйте насос далеко от пылевоздушной окружающей среды, пыль вредный к уменьшает срок службы
5. Внимание оплаты к очищенности воды, избегает к варенью и турбинк-преградило для уменьшения срока службы насоса
■Рабочий параметр
