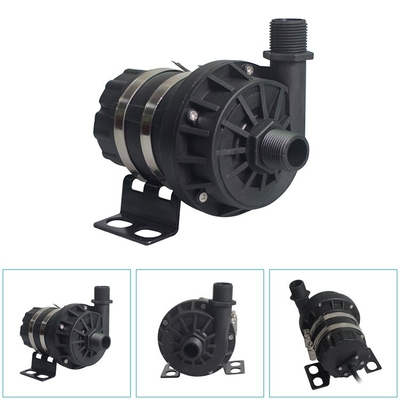

Подробная информация о продукте:
|
Приведитесь в действие напряжение тока: | DC 18V-32V | Максимальная подача:: | 5000L/H |
---|---|---|---|
Максимальная голова:: | 20м | Расклассифицированное &lift подачи: | 2400L/H, H=17M |
Шум: | ≤61dB | степень защиты IP: | IP68 |
Срок службы: | ≥20000h | ||
Высокий свет: | Центробежный насос охладителя постоянного тока,насос охладителя постоянного тока 12 В,центробежный водяной насос постоянного тока мини |
Технические характеристики:
1, ток: 1,4 А,
2, шум: менее 40 дБ,
3, Материал: импортные средства индивидуальной защиты,
4, материал ротора: импортный магнит для литья под давлением,
5, PCBA: 100% импортные компоненты и детали
Патентный дизайн:
Независимая структурная конструкция; PCBA: запатентованная конструкция от повреждений;Ударопрочная запатентованная конструкция, ротор без заусенцев
■ Техническое описание (сопутствующие детали, контактирующие с жидкостью)
Корпус головки насоса: литье под давлением из алюминиевых сплавов
Рабочее колесо: ППС+ГФ
Полость экрана: PPS+GF
Втулка вала: карборундовые композитные материалы
Вал: вал из нержавеющей стали (3CR14)
Корпус магнита: пластиковая капсула PPS
Уплотнительное кольцо: EPDM
ЭМС: класс 3
Шум: ≤60 дБ
■ Приводное устройство (включая двигатель)
Ведущий ротор: магнит с пластиковой капсулой PPS
Винты и гайки: нержавеющая сталь SUS 304
Приводной двигатель: бесщеточный двигатель постоянного тока
Каркас двигателя: PPA GF
Корпус насоса: Литой под давлением алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE..
Кронштейн: сталь
Обруч кронштейна: нержавеющая сталь US 304
Водонепроницаемость согласно рейтингу IP68 (en60529)
Модель разъема: 325304061AAH (соответствует разъему 325304061AMH)
Диаметр сопла: 41 мм (1,61 дюйма)
водяная помпа 240В 24ВДК ЭВП электрическая для системы охлаждения накопления энергии
■Инструкция по монтажу
Насосы серии OWP-BL43-402CAN представляют собой центробежные насосы, для которых требуется предварительно
Насос установлен в самом нижнем положении системы, чтобы крыльчатка всегда была погружена в жидкость, или насос предварительно заполнен перед включением питания.
1: Насос не должен работать всухую, даже если он может работать всухую в течение 15 минут (после 15 минут работы всухую он автоматически остановится), работа всухую будет издавать шум, а также увеличить истирание вала и втулки вала.
2: Используйте трубу рекомендуемого диаметра, соединяющую впускное отверстие насоса, если вы используете впускное отверстие шлангового насоса меньшего диаметра. Из-за отрицательного давления в насосе наружный воздух легче поступает в насос через трубопровод, это приведет к снижению производительности насоса. , а также пузырьки воздуха повреждают насос.
3: Если смотреть со стороны всасывания насоса, рабочее колесо вращается по часовой стрелке (см. стрелку на выпускном отверстии).
4: Насос можно установить вертикально или горизонтально (см. рис. 1). При вертикальной установке выпускное отверстие должно быть направлено вверх.
5: Во избежание работы всухую (воздух застревает в крыльчатке), выпускной порт водяного насоса должен быть вертикальным или в верхней части крыльчатки.(см. рисунок 1)
6: Соединяемая труба должна быть установлена вертикально (или без колена в 20 см), чтобы воздух мог легко выпускаться, выходная труба не должна использоваться с коленом менее 90 градусов (см. рис. 2).
7: Не может использовать морскую воду или другое сильное загрязнение с большой жидкостью примеси зерна в качестве жидкой среды.
рисунок 1 рисунок 2
■ Температура параметр
Средняя температура жидкости: от -40 ℃ до +85 ℃ (от -40 ° F до + 185 ° F)
Рабочая температура окружающей среды: от -40 ℃ до +85 ℃ (от -40 ° F до + 185 ° F)
Температура хранения: от -40℃ до +70℃ (от -40°F до +158°F)
(до 100 ℃, но это сократит срок службы)
■Давление в системе
от -0,2 до 2,5 бар (100 ℃ (212 °F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36 ℃ (86 ° F).
■Диапазон напряжения
Водяной насос 24 В, рабочий диапазон 18–32 В
Хотя двигатель можно использовать в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос не может подвергаться воздействию теплового излучения окружающей среды.
Средняя жидкость: жидкая смесь (вода с содержанием гликоля ниже 60%).
■Электрический параметр
Рабочее напряжение (ВДК) |
Номинальная мощность (Вт) |
Номинальный расход (Л/Ч) |
Габаритные размеры (мм) |
Масса (грамм) |
18В-32В(24В) | 240 Вт | Q=2400л/ч, высота=17м | 185*134*158 | 2200г |
Модель разъема и соответствующие электрические характеристики (см. рис. 3):
325304061ААХ | 1 (черный) | 2 (красный) | 3 (желтый) | 4 (синий) |
(соответствует вилке 325304061AMH) | ЗАЗЕМЛЕНИЕ | +24В | МОГУ ЛИ Я | CAN-H |
■Внимание
1. Рабочая температура окружающей среды: от -40 ℃ до 120 ℃, во время установки следует стараться избегать близости к трехэлементной каталитической системе, системе газоотводных труб и двигателю, обеспечивать температуру рабочей среды.
2. Положение установки водяного насоса должно быть как можно ближе к уровню низкого уровня воды, чтобы продлить срок службы насоса.
4. Пожалуйста, используйте насос вдали от пыльной среды, пыль вредна для сокращения срока службы.
5. Обратите внимание на чистоту воды, избегайте заклинивания и блокировки рабочего колеса, чтобы сократить срок службы насоса.
Параметр производительности
■Внешний размер
