| МОК: | 5 комплектов |
| цена: | negotiable |
| способ оплаты: | L/C, T/T, L/C |

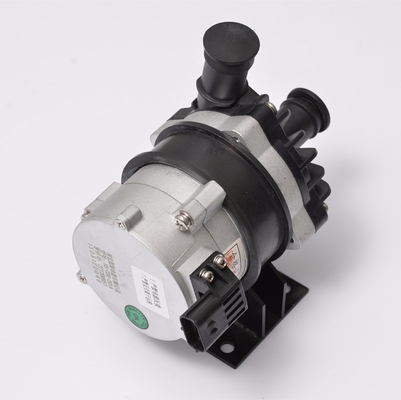

Мобильная система зарядки электромобилей Автомобильная охлаждающая жидкость Дк Бесщеточная водяная помпа
Преимущество:
1. Благодаря стандартному автомобильному соединению на входе/выходе 20 мм и специальному водонепроницаемому разъему насосы можно быстро и эффективно интегрировать в транспортные средства.
2. При рабочей температуре от -40°C до 125°C насосы предпускового подогрева двигателя и стояночного отопителя TOPSFLO TA60 обеспечивают транспортным средствам эффективную рабочую среду даже при экстремальных температурах наружного воздуха и в плохих погодных условиях.
3. Специальная конструкция для удовлетворения рабочих требований к вибрации автомобиля, способа подачи питания автомобиля, при котором возникают пиковые напряжения или нестабильное напряжение.
4. Благодаря функции защиты от полярности насос не сгорит из-за неправильной проводки. Адаптирован к конкретной системе автомобиля.
■ Техническое описание (сопутствующие детали, контактирующие с жидкостью)
Корпус головки насоса: алюминиевый сплав
Рабочее колесо: ППС+ГФ
Полость экрана: PPS+GF
Втулка вала: карборундовые композитные материалы
Вал: вал из нержавеющей стали (3CR14)
Корпус магнита: пластиковая капсула PPS
Уплотнительное кольцо: EPDM
■ Приводное устройство (включая двигатель)
Ведущий ротор: магнит с пластиковой капсулой PPS
Винты и гайки: нержавеющая сталь SUS 304
Приводной двигатель: бесщеточный двигатель
Каркас двигателя: PPA GF
Корпус насоса: Литой под давлением алюминиевый корпус с пескоструйной обработкой и анодированием + порошковое покрытие PE..
Кронштейн: Стальная основа
Обруч кронштейна: нержавеющая сталь US 304
Водонепроницаемость согласно рейтингу IP68 (en60529)
Модель разъема: AMP282104-1 (соответствует разъему AMP282080-1)
Диаметр сопла: 40 мм (1,5 дюйма)
■Инструкция по монтажу
Насосы серии OWP-BL43-426T представляют собой центробежные гликолевые насосы, которые требуют предварительного заполнения. Насос устанавливается в самом нижнем положении системы, чтобы рабочее колесо всегда было погружено в жидкость, или предварительно заполняется насос перед включением питания..
| 1: | Насос не должен работать всухую, даже если он может работать всухую в течение 15 минут (после 15 минут работы всухую он автоматически остановится). Работа всухую будет издавать шум, а также увеличить истирание вала и втулки вала. |
| 2: | Используйте трубу рекомендуемого диаметра, соединяющую вход насоса, если вы используете вход шланга насоса меньшего диаметра. Из-за отрицательного давления в насосе наружный воздух легче поступает в насос через трубопровод, это приведет к снижению производительности насоса и также пузырьки воздуха повреждают насос. |
| 3: | Если смотреть со стороны всасывания насоса, рабочее колесо вращается по часовой стрелке (см. стрелку на выпускном отверстии). |
| 4: | Насос может быть установлен вертикально или горизонтально (см. рис. 1). При вертикальной установке выпускное отверстие должно быть направлено вверх. |
| 5: | Во избежание работы всухую (воздух застревает в крыльчатке), выпускной патрубок водяного насоса должен располагаться вертикально или в верхней части крыльчатки.(см. рисунок 1) |
| 6: | Подсоединяемая труба должна быть установлена вертикально (или без колена в 20 см), чтобы обеспечить легкий выпуск воздуха, выходная труба не должна использоваться с коленом менее 90 градусов (см. рис. 2). |
| 7: | Нельзя использовать морскую воду или другое сильное загрязнение с крупной примесной жидкостью в качестве жидкой среды. |
рисунок 1 рисунок 2
■ Температура параметр
Средняя температура жидкости: от -40 ℃ до +85 ℃ (от -40 ° F до + 185 ° F)
Рабочая температура окружающей среды: от -40 ℃ до +120 ℃ (от -40 ° F до + 248 ° F)
Температура хранения: от -40℃ до +70℃ (от -40°F до +158°F)
(до 100 ℃, но это сократит срок службы)
■Давление в системе
от -0,2 до 2,5 бар (100 ℃ (212 °F).
Срок службы составляет более 20 000 часов при номинальном напряжении и температуре окружающей среды 36 ℃ (86 ° F).
■Диапазон напряжения
Водяной насос 24 В, рабочий диапазон 18–32 В
Хотя двигатель можно использовать в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос не может подвергаться воздействию теплового излучения окружающей среды.
Средняя жидкость: жидкая смесь (вода с содержанием гликоля ниже 60%).
■Электрический параметр
|
Рабочее напряжение (ВДК) |
Номинальная мощность
|
Номинальный расход (Л/Ч) |
Габаритные размеры (мм) |
Масса (грамм) |
| 18В-32В(24В) | 240 Вт |
2400 л/ч, В=17М |
193*90*159,5 | 2200г |
Модель разъема и соответствующие электрические характеристики (см. рис. 3):
■Параметр производительности
