Этот электронный водяной насос компактной конструкции, небольшого размера, простой установки и высокой эффективности представляет собой одноступенчатый центробежный водяной насос. Корпус водяного насоса изготовлен из высококачественного литого под давлением алюминиевого сплава. Внутренний двигатель BLDC позволяет нашим насосам работать непрерывно. без обслуживания, и наши клиенты доверяют ему за хорошее качество, длительный срок службы и низкие затраты на техническое обслуживание. СЕРИЯ Bextreme Shell OWP-BL43-408T с ШИМ-регулированием скорости.Получите технические данные, пожалуйста, нажмите здесь

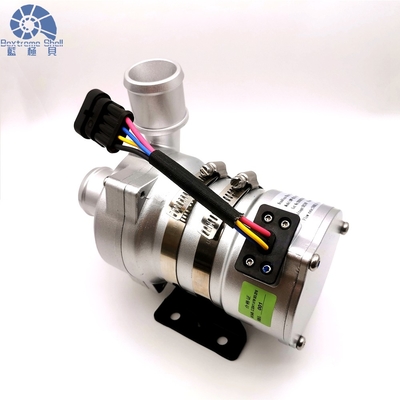

Бесщеточный водяной насос постоянного тока Bextreme Shell OWP-BL43-408T SERIES
Повышающий/циркуляционный/регулируемая частота/малошумный/центробежный насос ШИМ-управление/диагностика неисправностей
Корпус головки насоса: литье под давлением из алюминиевых сплавов.
Рабочее колесо: ППС+ГФ
Полость щита: PPS+GF
Втулка вала: карборундовые композиционные материалы
Вал: вал из нержавеющей стали (3CR14)
Корпус магнита: пластиковая капсула PPS.
Уплотнительное кольцо: EPDM
ЭМС: Класс 3
Шум: ≤61 дБ
Приводной ротор: магнит в пластиковой капсуле PPS.
Винты и гайки: нержавеющая сталь SUS 304.
Приводной двигатель: бесщеточный двигатель постоянного тока
Проволочный каркас двигателя: PPA GF
Корпус насоса: Корпус из литого под давлением алюминия с пескоструйной обработкой и анодированием + порошковым полиэтиленовым покрытием.
Кронштейн: сталь
Обруч кронштейна: нержавеющая сталь US 304.
Водонепроницаемый согласно рейтингу IP68 (en60529)
Модель разъема: AMP282106-1 (соответствующая вилка AMP282088-1)
Диаметр сопла: 38 мм (1,5 дюйма)
|
Рабочее напряжение (В постоянного тока) |
Номинальная мощность (Вт) |
Номинальный расход (Д/В) |
Размеры (мм) |
Масса (г) |
|
18В-32В(24В) |
240 Вт |
К=2400л/ч, Высота=17м |
185*90*155 |
2200г |
Модель разъема и соответствующие электрические свойства (как показано ниже)
|
AMP282106-1 (соответствующая вилка AMP282088-1) |
1 (черный) | 2(Желтый) | 3 (синий) | 4 (красный) |
|
Земля |
Вина обратная связь |
ШИМ |
+24В |
| Рабочий цикл | Описание |
Примечание: 1: метрическая ошибка рабочего цикла ШИМ±2% 2: Напряжение ШИМ: 24 В постоянного тока, частота: 50–1000 Гц 3: Рекомендуемая частота ШИМ: 500 Гц 4: Рекомендуемый режим работы 0 % при отключении ШИМ. |
| 0%≤обязанность≤10% | Режим ШИМ (стоп) | |
| 10%≤обязанность≤55% | Режим ШИМ (минимальная скорость) | |
| 56%≤обязанность≤90% | Режим ШИМ (диапазон регулирования линейной скорости) | |
| 90%≤обязанность≤100% | Режим ШИМ (ограничение максимальной скорости) |
Рекомендуемый размер провода (из расчета падения напряжения 3%)
* Длина провода означает расстояние от насоса до аккумулятора.
| Диаметр проволоки. | Самый длинный провод использовался* |
| 24В | |
| 1,5 мм² | 16 м |
| 2,5 мм² | 25 м |
| 3 мм² | 31м |
| 4 мм² | 40 м |
Средняя температура жидкости: от -40 ℃ до +85 ℃ (от-40 °F до + 185 °F)
Рабочая температура окружающей среды: от -40 ℃ до +120 ℃ (от-40 °F до +248 °F)
Температура хранения: от -40 ℃ до +70 ℃ (от-40 °F до +158 °F)
(до 100 ℃, но это сократит срок службы)
Средняя жидкость: жидкая смесь (вода с содержанием гликоля менее 60%)
Номинальный водяной насос постоянного тока 24 В, рабочий диапазон 18–32 В.
Хотя двигатель можно использовать в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя BLDC, насос не может подвергаться воздействию теплового излучения окружающей среды.
■ Инструкция по монтажуНасосы серии OWP-BL43-408T представляют собой центробежные насосы, требующие предварительного заполнения
Насос установлен в самом нижнем положении системы, чтобы гарантировать, что рабочее колесо всегда погружено в жидкость, или предварительно наполните насос перед включением питания.
1: Этот электрический водяной насос не должен работать всухую, хотя он может работать всухую в течение 15 минут (через 15 минут работы всухую он автоматически останавливается). Работа всухую будет издавать шум, что также увеличивает истирание вала и втулка вала.
2: Используйте трубу рекомендованного диаметра, соединяющую входное отверстие насоса. Если вы используете входное отверстие шлангового насоса меньшего диаметра. Из-за отрицательного давления в насосе наружный воздух легче поступает в насос через трубопровод, это приведет к ухудшению производительности насоса. , а также пузырьки воздуха могут повредить насос.
3: Если смотреть со стороны входа насоса, рабочее колесо вращается по часовой стрелке (см. стрелку на выпускном отверстии).
4: Насос можно установить вертикально или горизонтально (см. рисунок 1). При вертикальной установке выпускное отверстие должно быть направлено вверх.
5: Во избежание сухого хода (застревания воздуха в крыльчатке) выпускное отверстие водяного насоса должно располагаться вертикально или в верхней части крыльчатки.(см. рисунок 1)
6: Подключаемая труба должна быть установлена вертикально (или не иметь колена длиной 20 см), чтобы обеспечить легкий выпуск воздуха. Выходную трубу не следует использовать с коленом менее 90 градусов (см. рисунок 2).
7: нельзя использовать морскую воду или другое сильное загрязнение с крупной зерновой примесью в качестве жидкой среды.
Рисунок 1 Рисунок 2
Широко используется в гибридных автобусах, гибридных пассажирских автомобилях, электромобилях, поездах, кораблях и других системах циркуляции отопления и охлаждения.
1. Вопрос: Могу ли я разместить заказ образца?
Да, мы приветствуем заказ образцов для тестирования и проверки качества.Смешанные образцы приемлемы
2. Что насчет времени выполнения заказа
Обычно после оплаты вы тратите 30 дней.
3. Предоставляете ли вы технологическую поддержку?
ДА.Наша компания обладает сильным потенциалом в области исследований и разработок, мы можем предоставить технологическую поддержку, если вам нужно.
4. Как отправить нам товар?
Мы отправим вам товар в соответствии с DHL или UPS или FEDEX и т. д.
5. Как я могу узнать, подходит ли мне товар?
Во-первых, вам необходимо предоставить нам более подробную информацию о продукте.Мы порекомендуем вам товар в соответствии с вашими требованиями спецификации.После вашего подтверждения мы подготовим вам образцы.Также мы предложим некоторые хорошие достижения в зависимости от использования вашего продукта.
