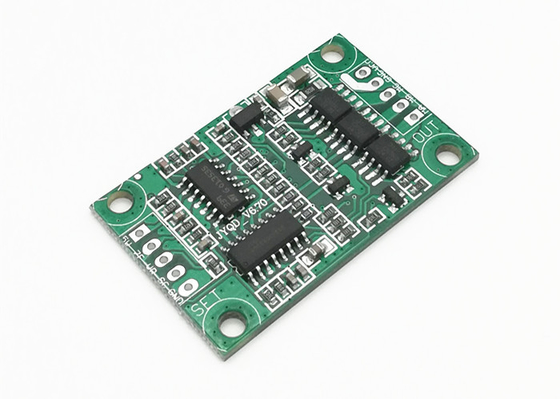

JYQD-V6.7 50W 24V 3A Контроллер бесщеточного электродвигателя с контролем скорости

Серия JYQD-V 6 представляет собой плату драйвера, подходящую для трехфазных бесщеточных двигателей постоянного тока (без датчика Холла), ее структура завершена, но функциональна, стабильна в работе и имеет длительный срок службы.Он имеет функции ШИМ-регулирования скорости, защиты от высокого и низкого напряжения и вывода импульсного сигнала скорости.Широко используется в вентиляторах, автоматических сортировочных линиях, воздуходувках и электронных водяных насосах.Мы предоставляем индивидуальное обслуживание и техническую поддержку.

JYQD-V6.7 - это очень компактная плата драйвера двигателя BLDC с необходимыми стандартными функциями, ее выгодная цена и надежная производительность конкурентоспособны для промышленных и коммерческих приложений. Она широко применяется клиентами по всему миру почти в течение 8 лет, ее зрелая и стабильная конструкция подходит для многих приложений.

Параметр

Картинки

Описание проводки

1. Порт питания

Массачусетс----фаза двигателя А

МБ---- фаза двигателя B

МС---- фаза двигателя C

ЗАЗЕМЛЕНИЕ----ОКРУГ КОЛУМБИЯ-

ВКК---- DC +

2. Порт управления

5В-----Внутреннее выходное напряжение платы драйвера

СК---- Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.

З/Ф---- Вращающиеся порты управления направлением.Подключите высокий уровень «5 В» или не подключайте в прямом направлении, подключите низкий уровень 0 В или подключите к GND в обратном направлении.

VR---- Порт управления скоростью.Аналоговое напряжение, линейная регулировка скорости 0,1 В - 5 В, подключение к GND при вводе регулировки скорости ШИМ, частота ШИМ: 1-20 кГц;Рабочий цикл 0-100%

ЗАЗЕМЛЕНИЕ— Используется для внутреннего контроля платы привода.

3. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что повлияет на нормальное использование.

4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 2,54 мм

5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или установочной пластиной.

Примечания по применению

1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.

2. Плата драйвера JYQD-V6.7 представляет собой голую плату без корпуса и радиатора.Если мощность двигателя ниже 36 Вт, нет необходимости добавлять радиатор, нужно только обеспечить нормальную вентиляцию и хорошую изоляцию.

3. Выходной порт 5 В на плате драйвера запрещает подключение внешних устройств.Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и реверса.

4. Эта плата драйвера используется для3-фазный бесщеточный двигатель без датчика, но не подходит для всех 3-фазных бесколлекторных двигателей напрямую.Если эффект привода неудовлетворительный (например, дрожание при запуске, реверс, слишком большой рабочий ток двигателя без нагрузки, скорость нестабильна, эффективность низкая и запуск под нагрузкой невозможен). Клиенты могут отрегулировать сопротивление и емкость платы драйвера в соответствии с реальной ситуацией для достижения наилучшего эффекта вождения (см. вложение, чтобы узнать, как выполнить регулировку)

5. Пожалуйста, обратите внимание, что плата драйвера JYQD-V6.7 не имеет защиты от обратного подключения, это приведет к необратимому повреждению платы драйвера при подключении с обратной полярностью.

6. Клемма «SC» на плате драйвера JYQD-V6.7 представляет собой импульсный выходной сигнал скорости двигателя (двухтактный выход), а максимальный выходной ток составляет менее 5 мА.

Габаритные размеры
