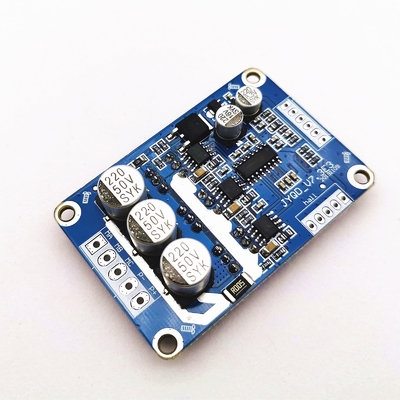

Регулятор мотора JYQD-V7.3E3 500W электронный с датчиком Hall для мотора эпицентра деятельности мотора индустрии

Свое широко прикладное всемирными клиентами почти на 8 лет, свой зрелый и стабилизированный дизайн сведущи для много применений.

JYQD-V7.3E3 доска водителя мотора очень компактного размера BLDC с необходимыми стандартными функциями, свои благоприятная цена и надежное представление конкурсны для промышленного и коммерческих применений.


Получите технические данные PleaseClick здесь

Параметр

Изображения

Монтажная схема

1. Порт датчика Hall

Ha--- Hall

Hb---Hall b

Hc---Hall c

GND---GND

5V---выход 5V

2. Порт контроля

5V — Напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности

Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.

Выход сигнала ИМПа ульс скорости сигнала

GND-использованный для внутреннего контроля доски водителя

3. Порт силы

МАМЫ ----участок a мотора

MB ---- участок b мотора

MC---- участок c мотора

P- ----DC

P+----DC +

4. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

5. Расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm

6. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.

Примечания по применению

1. JYQD-V7.3E3 доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 100 ваттами без любого heatsink, но нужна нормальная вентиляция.

2. Применимый к мотору dc залы безщеточному с Hall на 120°, Hall не всех изготовителей линия последовательность соответствует, вы может отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.



3. Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, коммутирования и деятельность позволять

4. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.

Общие diamensions
