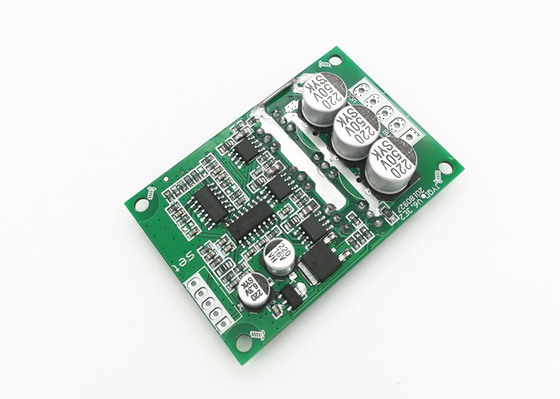

24V доска водителя мотора DC входного сигнала 500W безщеточная для электрических инструментов

Доска водителя мотора DC безщеточная, 12V-36V ввод напряжения, ряд управления скоростью 0-100%

Доска водителя мотора DC JYQD-V6.3E2 безщеточная, также известная как доска водителя BLDC, постояннотоковая безщеточная доска водителя мотора с размером 63mm*42.5mm*17mm. Она отличает точностью впечатляющей скорости регулированной ±0.5%, рядом скорости регулированным 1:100, и рядом управления скоростью 0-100%. Доска обеспечивает надежное и эффективный способ для того чтобы контролировать мотор DC безщеточный для различных применений.

Особенности:

• Доска водителя мотора DC безщеточная
• Постояннотоковая безщеточная доска водителя мотора
• Доска водителя мотора DC безщеточная
• Режим управления скоростью: PWM/Voltage
• Частота PWM: 1-20KHz
• Размер: 63mm*42.5mm*17mm
• Точность скорости регулированная: ±0.5%
• Ряд управления скоростью: 0-100%

Применения:

Доска водителя DC JUYI JYQD-V6.3E2 безщеточная идеальное решение для постояннотоковых безщеточных применений доски водителя мотора. Она отличает режимом управления скоростью PWM/Voltage с кругом обязаностей PWM 0-100%, точностью управления скоростью ±0.5%, работая диапазоном температур -20℃~+85℃ и рядом управления скоростью 0-100%. Эта безщеточная доска водителя DC изготовлена в Китае и предлагает превосходные стабильность и надежность, делающ ее идеальной для промышленного и коммерческих применений.

Доска водителя DC JUYI JYQD-V6.3E2 безщеточная идеальна для применений как робототехника, промышленная автоматизация, и производство, где потребность для надежного и точного управления скоростью первостепенна. Также соответствующее для применений как системы HVAC, насосы, лифты, и медицинское оборудование, где высокоскоростная точность контроля необходима. Безщеточная доска водителя DC также идеальна для пользы в применениях как освещение и электрические системы, где управление скорости и вращающего момента необходимо.

Доска водителя DC JUYI JYQD-V6.3E2 безщеточная идеальный выбор для постояннотоковых безщеточных применений доски водителя мотора по мере того как она предлагает превосходные стабильность и надежность. Она также предлагает широкий диапазон особенностей включая режим управления скоростью PWM/Voltage, круг обязаностей PWM 0-100%, точность управления скоростью ±0.5%, работая диапазон температур -20℃~+85℃ и ряд управления скоростью 0-100%.

Технические параметры:

Габаритный чертеж

Скрутите диаграмму

1. Порт силы

МАМЫ ----участок a мотора

MB ---- участок b мотора

MC---- участок c мотора

GND----DC

VCC----DC +

2. Порт контроля

Z/F---- Вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.

VR ----Порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%

GND-использованный для внутреннего контроля доски привода

5V -----Напряжение тока выхода доски водителя внутреннее

Сигнал ---- Порт выввода сигнала ИМПа ульс скорости мотора, сигнал ИМПа ульс 5V.

3. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.

4. Расстояние порта контроля: 2.54mm, расстояние порта силы: 3,96 mm

5. Внимание оплаты к изоляции между MOSFET водителя и heatsink или плитой установки.

Поддержка и обслуживания:

Наша команда службы технической поддержки может помочь вам с любой установкой, или связанным с обслуживани вопросам вы можете иметь. Мы предусматриваем постепенные инструкции помочь вам установить, установить, и используем доску водителя BLDC. Мы также имеем базу данных технической документации, консультаций, который нужно помочь вам понять и использовать продукт.

Для всех вопросов или дознаний о наших службе технической поддержки и обслуживаниях доски водителя BLDC, пожалуйста чувствуйте свободный связаться мы.
