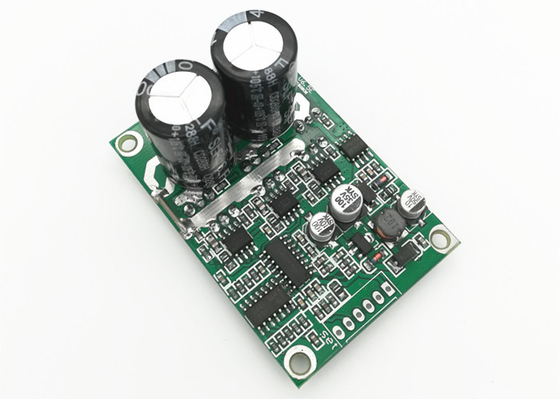

доска водителя мотора ДК 700В безщеточная с регулировкой скорости частоты ПВМ

Плата драйвера бесщеточного двигателя постоянного тока с частотой ШИМ 1-20 кГц и рабочей температурой -20 ℃ ~ + 85 ℃

Описание продукта:

Плата управления бесщеточными двигателями постоянного тока, также известная как плата управления бесщеточными двигателями постоянного тока, представляет собой усовершенствованный драйвер двигателей, специально разработанный для управления бесщеточными двигателями постоянного тока.Это высокопроизводительная и высокоэффективная плата драйвера BLDC с выдающейся точностью регулирования скорости ±0,5%.Он полностью совместим с широким диапазоном входного напряжения от 36 В до 72 В постоянного тока и может поддерживать максимальный ток до 16 А.Плата небольшого размера (63 мм * 42,5 мм * 33 мм), а диапазон регулирования скорости составляет 0-100%.Он предназначен для надежной и плавной работы бесколлекторных двигателей постоянного тока.

Функции:

• Наименование товара:Плата бесщеточного драйвера постоянного тока
• Входное напряжение:36В-72В постоянного тока
• Рабочий цикл ШИМ:0-100%
• Рабочая температура:-20℃~+85℃
• Цвет:Зеленый
• Размер:63 мм * 42,5 мм * 33 мм
• Тип продукта:Плата драйвера бесщеточного двигателя постоянного тока
• Модель продукта:Плата драйвера BLDC

Схема подключения:

1. порт управления

1. 5 В ----- Внутреннее выходное напряжение платы драйвера
2. Сигнал ---- Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.
3. Z/F ---- Порты управления направлением вращения.Подключите высокий уровень «5 В» или не подключайте в прямом направлении, подключите низкий уровень 0 В или подключите к GND в обратном направлении.
4. VR ---- Порт управления скоростью.Аналоговое напряжение, линейная регулировка скорости 0,1 В - 5 В, входное сопротивление 20 кОм, подключение к GND при входной регулировке скорости ШИМ, частота ШИМ: 1-20 кГц;Рабочий цикл 0-100%
5. GND — используется для внутреннего управления платой привода.
6. Крутящий момент — для начала использования регулировки крутящего момента обязательно удалите резисторы для фиксированного крутящего момента на плате, прежде чем использовать эту функцию (свяжитесь с нами, если вы хотите использовать эту функцию перед использованием).

2. Порт питания

MA ----фаза двигателя A MB ---- фаза двигателя B MC---- фаза двигателя C GND----DC-

Вкк----постоянный ток +

3. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что повлияет на нормальное использование.

4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 3,96 мм

5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или установочной пластиной.

Габаритный чертеж:

Приложения:

JUYI JYQD-V6.5E Плата управления бесщеточными двигателями постоянного тока — идеальное решение для точного регулирования скорости бесщеточных двигателей постоянного тока.Эта плата бесщеточного драйвера постоянного тока тщательно разработана для обеспечения высокой точности с точностью регулирования скорости ± 0,5% и предлагает широкий диапазон рабочего напряжения 36–72 В и максимальный ток 16 А.Эта плата управления бесколлекторным двигателем постоянного тока имеет размер 63 мм * 42,5 мм * 33 мм и является небольшой и компактной, что делает ее подходящей для широкого спектра применений.JYQD-V6.5E также предлагает широкий диапазон рабочих температур от -20 ℃ до +85 ℃, обеспечивая надежную работу в различных условиях.

Технические параметры:

Настройка:

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

A: Торговая марка платы драйвера BLDC — JUYI.

A: Номер модели платы привода BLDC — JYQD-V6.5E.

A: Плата драйвера BLDC производится в Китае.

A: Плата драйвера BLDC подходит для различных промышленных применений, таких как водяные насосы, промышленная автоматизация.
