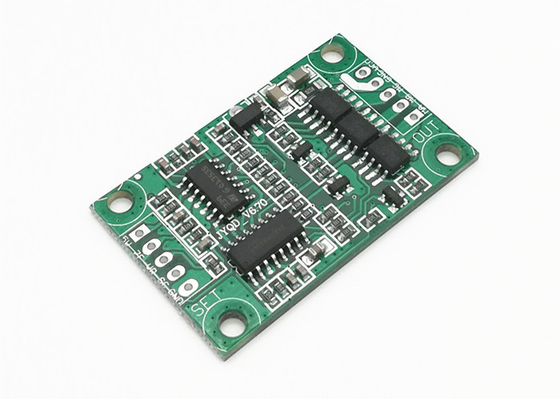

Плата драйвера BLDC 12 В/24 В постоянного тока с регулировкой скорости PWM Частота 1-20 кГц

12 В/24 В постоянного тока BLDC плата драйвера с частотой ШИМ 1-20 кГц аналоговое регулирование скорости напряжения

Описание продукта:

НашПлата бесколлекторного драйвера постоянного тока, также известен какПлата бесщеточного драйвера постоянного токаилиПлата драйвера бесщеточного двигателя постоянного тока, представляет собой высокопроизводительную плату драйвера BLDC (бесщеточный двигатель постоянного тока).Он предназначен для обеспечения превосходной производительности и надежности бесщеточных двигателей постоянного тока.Плата оснащена широким спектром функций, включая диапазон рабочих температур от -20 ℃ до +85 ℃, режим управления скоростью PWM/Voltage, диапазон управления скоростью 0-100% и зеленый цвет.Эта плата является отличным выбором для любого приложения, требующего точного управления и надежной работы бесщеточного двигателя постоянного тока.

Функции:

• Наименование товара:Плата драйвера BLDC
• Частота ШИМ:1-20 кГц
• Выход импульсного сигнала скорости:Да
• Рабочее напряжение:12В/24В постоянного тока
• Максимальный ток:3А
• Модель продукта:JYQD-V6.7
• Специализация:Плата бесщеточного драйвера постоянного тока, плата бесщеточного драйвера двигателя постоянного тока

Технические параметры:

Приложения:

Плата драйвера постоянного тока JUYI JYQD-V6.7 представляет собой надежную и мощную плату драйвера постоянного тока, предназначенную для управления скоростью и направлением бесщеточных двигателей постоянного тока.Он имеет режим управления скоростью ШИМ и напряжения, входное напряжение 12 В / 24 В постоянного тока, выходной импульсный сигнал скорости и рабочее напряжение 12 В / 24 В постоянного тока.Он идеально подходит для приложений, требующих точного управления скоростью и направлением вращения двигателя, таких как робототехника, автоматизация и промышленная автоматизация.

Эта плата драйвера BLDC хорошо подходит для широкого спектра приложений, включая роботизированные руки, линейные приводы, 3D-принтеры и автоматизированные производственные линии.Он разработан, чтобы быть высокоэффективным, обеспечивая плавное и точное управление скоростью и направлением двигателя.Плата также имеет встроенные функции безопасности, включая защиту от перенапряжения, защиту от короткого замыкания и защиту от перегрузки по току.

Размерный чертеж:

Схема отжима:

1. Порт управления

5 В ----- Внутреннее выходное напряжение платы драйвера

SC ---- Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.

Z/F ---- Порты управления направлением вращения.Подключите высокий уровень «5 В» или не подключайте в прямом направлении, подключите низкий уровень 0 В или подключите к GND в обратном направлении.

VR ---- Порт управления скоростью.Аналоговое напряжение, линейная регулировка скорости 0,1 В - 5 В, входное сопротивление 20 кОм, подключение к GND при входном регулировании скорости ШИМ, частота ШИМ: 1-20 кГц;Рабочий цикл 0-100%

GND — используется для внутреннего управления платой привода.

2. Порт питания

MA ----фаза двигателя A

MB ---- фаза двигателя B

MC ---- фаза двигателя C

Земля ---- DC-

Вкк----постоянный ток +

3. Используйте экранированные провода, если плата драйвера находится на расстоянии более 50 см от двигателя, в противном случае это может привести к ненормальному вождению, что повлияет на нормальное использование.

4. Расстояние порта управления: 2,54 мм, расстояние порта питания: 3,96 мм

5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или установочной пластиной.
