Подробная информация о продукте:
|
Рабочий потенциал: | 12-36Vdc | Цвет: | Синь |
---|---|---|---|
Рабочая температура: | -20-85℃ | Максимальное течение: | 16A |
Выход сигнала ИМПа ульс скорости: | Поддержка | Управление скоростью: | PWM, аналоговое напряжение |
Frequence PWM: | 1-20 кГц | Круг обязаностей: | 0-100% |
Регулировка скорости аналогового напряжения: | 0-5V | ||
Высокий свет: | Доска водителя мотора 36VDC,Доска водителя мотора машины занавеса,Доска водителя машины BLDC занавеса |

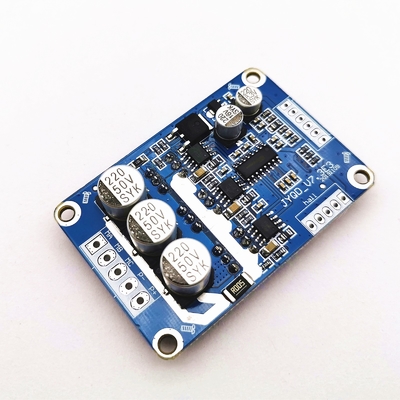

JYQD-V7.3E3 безщеточный постояннотоковой регулятор мотора с компактным размером и высокой эффективностью. Входной сигнал напряжения тока этой доски водителя 12-36VDC, которое использовано в широком диапазоне применений, ли это машиностроение, автоматизация, робототехника или электротранспорты, наши продукты совершенно приспособлено к вашим потребностям. Поставляет ли youare в с низким энергопотреблением промышленной среде или в новаторском умном домашнем приборе, наши контрольные панели главные представление и надежность.
Наши 12до 36 безщеточных контрольных панелей мотораv предлагают главную выходную мощность и точное управление скоростью. С технологией предварительной скорости PWM регулированной, он может легко справиться с различными ситуациями нагрузки и достигнуться ровная и эффективная деятельность.
К тому же, наши контрольные панели предлагают богатые интерфейсы и гибкий expandability для безшовных соединения и интеграции с другими приборами или системами.
Вы можете легко осуществить регулировку стартстопных, передних и обратных, скорости и другие функции мотора через контрольную панель, принося больше возможностей к вашему проекту. Выберите наши 12- безщеточная контрольная панель мотора 36v, вы насладитесь высококачественными, стабилизированными и надежными продуктами, так же, как внимательным послепродажным обслуживанием. Мы совершены к быть вашим доверять партнером и обеспечивать сильный стимул для ваших проектов.
МОДЕЛЬ |
РАБОЧАЯ ТЕМПЕРАТУРА (℃) |
РАБОЧИЙ ПОТЕНЦИАЛ (V) |
МАКСИМАЛЬНОЕ ТЕЧЕНИЕ (A) |
НЕПРЕРЫВНЫЙ РАБОЧИЙ ТОК (A) |
РЕГУЛИРОВКА СКОРОСТИ PWM (1-20KHZ) |
РЕГУЛИРОВКА СКОРОСТИ АНАЛОГОВОГО НАПРЯЖЕНИЯ (V) |
Сигнал ИМПа ульс скорости выход |
JYQD-V7.3E3 |
-20-85℃ |
12V-36V |
16A |
15A |
Круг обязаностей 0-100% |
0-5V |
√ |
1. Подтвердите что параметры напряжения тока и силы мотора для превышения ряда как определено.
2. Применимый к мотору dc залы безщеточному с Hall на 120°, линия последовательность Hall не всех изготовителей соответствует,
3. вы можете отрегулировать линию последовательность Hall или линию последовательность мотора трехфазную согласно обстановке на данный момент, для того чтобы достигнуть самого лучшего управляя влияния.
JYQD-V7.3E3 доска водителя без снабжения жилищем и heatsink, для этого может управлять мотором под 100 ваттами без любого heatsink, но нужна нормальная вентиляция.
4. Порт выввода 5V на доске привода запрещен для того чтобы соединить внешнее силовое оборудование. Он только применим к внешним потенциометру или переключателю для регулировки скорости, коммутирования и деятельность позволять
порт 1.Control
5V — Напряжение тока выхода доски водителя внутреннее, внешний потенциометр или переключатель для регулировки скорости и обращая деятельности
Z/F — вращая порты управлением направления. Соедините высокий уровень «5V» или не не соединитесь переднее направление, соединить 0 низших уровней v или соединиться с GND обратное направление.
VR — порт управления скоростью. Скорость регулированное 0.1v -5V аналогового напряжения линейная, сопротивление входа ом 20K, соединяется с GND когда регулировка скорости входного сигнала PWM, частота PWM: 1-20KHZ; Круг обязаностей 0-100%
EL — включите гаван контроль. Соедините 5V или не соединитесь для того чтобы позволить деятельности, соедините GND для того чтобы запретить деятельность.
Выход сигнала ИМПа ульс скорости сигнала
GND-использованный для внутреннего контроля доски водителя
порт 2.Power
МАМЫ ----участок a мотора
MB ---- участок b мотора
MC---- участок c мотора
P- ----DC
P+----DC +
порт датчика 3.Hall
Ha--- Hall
Hb---Hall b
Hc---Hall c
GND---GND
5V---выход 5V
4. Используйте защищаемые провода если доска водителей имеет больше чем 50 расстояний см от мотора, то в противном случае она может привести к анормалный управлять, влияя на нормальную пользу.
расстояние порта 5.Control: 2.54mm, расстояние порта силы: 3,96 mm
внимание 6.Pay к изоляции между MOSFET водителя и heatsink или плитой установки.
Наши доски водителя BLDC широко uesed в машиностроении, автоматизации, робототехнике или электротранспортах, etc.
1.Q: Могу я сделать заказ заказ образца?
Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы
Как насчет времени выполнения
2.It проводит 30 дней вообще после вас делая оплату.
3.Do вы обеспечить технологическую поддержку?
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ. Наша компания имеет сильную возможность НИОКР, мы может обеспечить технологическую поддержку если вам.
4. Как грузить к нам?
Мы грузим товары к вам согласно DHL или UPS или FEDERAL EXPRESS etc
5. Как могу я знать продукт соответствующий для меня?
Во-первых, вам нужно обеспечить нам больше данных по деталей о продукте. Мы порекомендуем деталь к вам согласно вашему требованию спецификации. После того как вы подтвердите, мы подготовим образцы к вам. также мы предложим выдвижения нескольк хорош согласно вашей пользе продукта.
