JYQD-V7.3E2 BLDC Драйвер двигателя 12-36VDC 15A Управление PWM

МОК:	1
цена:	$7.90-9.90

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Цзянсу, Китай

Фирменное наименование

Bextremeshell

Номер модели

JYQD-V7.3E2

Входное напряжение:

12-36Vdc

Рейтинг власти:

350 Вт

Максимальная мощность:

500 Вт

Максимальный ток:

Алгоритм управления:

прямоугольная волна

Размеры:

63 мм х 42,5 мм x 20 мм

Управление скоростью:

PWM/0-5V

Скорость обратной связи:

Рабочая температура:

-10°C до 60°C

Частота ШИМ:

1K-20 кГц

Круг обязаностей PWM:

0-100%

Амплитуда ШИМ:

Управление портом расстояния:

2,54 мм

Расстояние порта электроэнергии:

3.96mm

Угол залы:

120 °

Выделить:

Управление BLDC-двигателем 15A PWM

Плата драйвера BLDC 12-36 В пост. тока

Драйвер двигателя с ШИМ-управлением

Описание продукта

Двигатель двигателя JYQD-V7.3E2 BLDC

Вход 12-36VDC, рабочий ток 15A для датчика Холла BLDC-мотор с управлением PWM

Атрибуты продукта

Тип аксессуара	Водитель
Для использования с/с смежными продуктами	Двигатель BLDC

Основные параметры драйвера BLDC

Номер модели:JYQD-V7.3E2

Входная мощность:12-36VDC

Номинальная мощность:350 Вт

Подходит:Двигатель датчика залы

Максимальная мощность:500 Вт

Максимальный ток:15А

Защита:Слишком большой ток, короткое замыкание, перенапряжение, перенапряжение, запертый ротор, перегрев

Алгоритмы управления:Квадратная волна

Размеры:63 мм х 42,5 мм х 20 мм

Контроль скорости:PWM/0-5V

Выходный сигнал обратной связи скорости:Да, да.

Рабочая температура:-10°C -60°C

Приложения для драйверов BLDC

JYQD-V7.3E2 BLDC двигательная панель управления является постоянным током без щетки панель управления, предназначенная для управления двигателями постоянного тока без щетки и обеспечивать точный диапазон регулирования скорости от 0 до 100%.Алгоритмы управления этим продуктом основаны на квадратной волне, что способствует его стабильности и точности..

Эта панель водителя подходит для широкого спектра применений, включая:

Электрический скейтборд
Электрический скутер
Электрические инвалидные коляски
Ховерборд
Дроны
Электрический одноколесный
Электрический мопед
Электрический го-карт
Автомобиль RC
Промышленный робот
Логистический конвейер
Оборудование для автоматизации
Машины с ЧПУ
Самоходные газонокосилки
Потребительская электроника
Бытовая техника
Промышленное оборудование

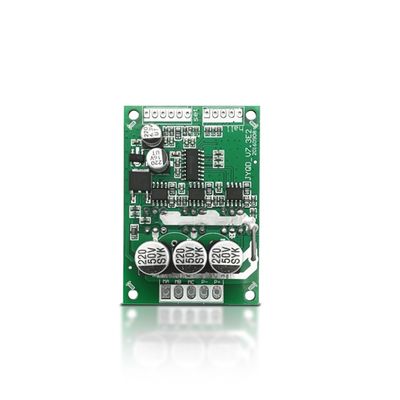

Внешний вид драйвера BLDC

Руководящие принципы применения

Подтвердить, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
Применяется для бесшовного двигателя постоянного тока Hall при температуре 120°.Вам может понадобиться регулировать последовательность линии Холл или двигатель трехфазной последовательности линии в соответствии с фактической ситуацией для достижения наилучшего эффекта вождения.
JYQD-V7.3E2 - это панель драйверов без корпуса и теплоотвода.
Выходной порт 5В на панели привода запрещен для подключения внешнего оборудования питания. Он применим только к внешнему потенциометру или переключателю для регулировки скорости,Коммутация и разрешающая операция.

Проводка драйвера BLDC

1- Порт управления.

5В- Внутреннее выходное напряжение на борту водителя, внешний потенциометр или переключатель для регулировки скорости и обратной работы
Z/F- вращающиеся порты управления направлением
VRАналоговое напряжение линейное регулирование скорости 0.1V -5V
EL- Включите контроль порта.
Сигнал- Выход сигнала скоростного импульса
ГНД- Используется для внутреннего управления на борту водителя

2. Ввод питания

М.А.- двигательная фаза А
МБ- двигательная фаза В
МК- двигательная фаза C
П-- В Вашингтоне.
П+- Диспансериум.

3. Сносовой датчик зала

Да, да.- Зал А.
Hb- Зал Б.
Hc- Зал С.
ГНД- ГНД
5В- Выход 5В

4Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя.

5Расстояние от порта управления: 2.54 мм, расстояние от порта питания: 3.96 мм.

6Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

Размер двигателя BLDC для водителя

Техника производства

Информация об упаковке

Двигатель BLDC хорошо упакован в индивидуальный антистатический пакет.

Частые вопросы

1Сколько времени?
Образец: через 5 дней
Массовый заказ: через 2-3 недели

2: Какой MOQ?
1 комплект для всех продуктов серии

3Что такое гарантия BLDC?
12 месяцев с даты поставки

4: Как техническая поддержка?
Мы предлагаем сервис 1-1 и техническую поддержку
