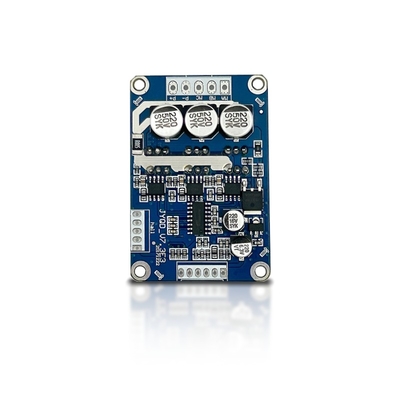

Драйвер двигателя BLDC JYQD-V7.3E3 12-36 В пост. тока 500 Вт, управление ШИМ

МОК:	1
цена:	$7.90-9.90

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Цзянсу, Китай

Фирменное наименование

Bextremeshell

Номер модели

JYQD-V7.3E3

Входное напряжение:

12-36Vdc

Рейтинг власти:

350 Вт

Максимальная мощность:

500 Вт

Максимальный ток:

Алгоритм управления:

прямоугольная волна

Размеры:

63 мм х 42,5 мм x 20 мм

Управление скоростью:

PWM/0-5V

Скорость обратной связи:

Рабочая температура:

-10°C до 60°C

Частота ШИМ:

1K-20 кГц

Круг обязаностей PWM:

0-100%

Амплитуда ШИМ:

Управление портом расстояния:

2,54 мм

Расстояние порта электроэнергии:

3.96mm

Мотор тип:

Двигатель датчика Холла

Выделить:

Драйвер BLDC двигателя 500 Вт

ШИМ

Плата драйвера BLDC 12-36 В пост. тока

Описание продукта

Двигатель двигателя JYQD-V7.3E3 BLDC

Ввод 12-36ВДС, мощность максимум 500 Вт, с PWM-контролем, совместим с Arduino

Спецификации продукции

Атрибут	Стоимость
Тип аксессуара	Водитель
Использование	Двигатель
Совместимые продукты	Двигатель BLDC

Ключевые особенности

Номер модели:JYQD-V7.3E3
Входная мощность:12-36VDC
Номинальная мощность:350 Вт
Макс Пауэр:500 Вт
Максимальный ток:15А
Защита:Слишком большой ток, короткое замыкание, перенапряжение, перенапряжение, запертый ротор, перегрев
Алгоритмы управления:Квадратная волна
Размеры:63 мм × 42,5 мм × 20 мм
Контроль скорости:PWM/0-5V
Скорость обратной связи:Доступный выход сигнала
Рабочая температура:-10°C до 60°C

Заявления

JYQD-V7.3E3 BLDC-моторная панель управления предназначена для точной регулировки скорости бесшовных двигателей постоянного тока от 0 до 100%.Его алгоритм управления квадратными волнами обеспечивает стабильность и точность для различных приложений:

Общие применения:

Электрические скейтборды и скутеры
Электрические инвалидные коляски и говерборды
Дроны и RC-транспортные средства
Электрические мотоциклы и мопеды
Промышленные роботы и оборудование для автоматизации
Машины с ЧПУ и конвейерные системы
Самоходные газонокосилки
Потребительская электроника и бытовая техника

Изображения продукции

Руководящие принципы установки

Убедитесь, что параметры напряжения и мощности двигателя находятся в указанном диапазоне
Совместима с 120° Hall brushless DC двигателями (может потребоваться регулировка последовательности линий Hall)
Для двигателей мощностью менее 100 Вт не требуется теплоотвода (обеспечить надлежащую вентиляцию)
Выходной порт 5В предназначен только для регулировки скорости - не подключайте внешнее энергоснабжение

Диаграмма проводки

Подробности соединения:

Порты управления:5В, Z/F (направление), VR (скорость), EL (включено), Сигнал (обратная связь), GND
Порты питания:MA, MB, MC (моторные фазы), P+, P- (силовое соединение постоянного тока)
Порты датчиков Холла:Ha, Hb, Hc, GND, 5 В
Используйте защищенные провода на расстоянии более 50 см между водителем и двигателем
Протяженность порта управления: 2,54 мм; протяженность порта питания: 3,96 мм
Обеспечить надлежащую изоляцию между MOSFET драйвера и теплоотводом/платой установки

Размеры

Производственный процесс

Опаковка

Каждый драйвер двигателя BLDC надежно упакован в индивидуальный антистатический пакет.

Часто задаваемые вопросы

Время выполнения:Образцы через 5 дней; массовые заказы через 2-3 недели
МОК:1 комплект для всех продуктов серии
Гарантия:12 месяцев с даты поставки
Техническая поддержка:Выделенная услуга "один на один" доступна
