JYQD-V7.5E Драйвер BLDC-двигателя 36-72 В пост. тока 500 Вт с ШИМ-управлением

МОК:	1
цена:	$8.90-10.90

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Цзянсу, Китай

Фирменное наименование

Bextremeshell

Номер модели

JYQD-V7.5E

Входное напряжение:

36-72VDC

Рейтинг власти:

350 Вт

Максимальная мощность:

500 Вт

Максимальный ток:

Алгоритм управления:

прямоугольная волна

Размеры:

63 мм x 42,5 мм x 33 мм

Управление скоростью:

PWM/0-5V

Скорость обратной связи:

Рабочая температура:

-10°C до 60°C

Частота ШИМ:

1K-20 кГц

Круг обязаностей PWM:

0-100%

Амплитуда ШИМ:

Управление портом расстояния:

2,54 мм

Расстояние порта электроэнергии:

3.96mm

Мотор тип:

Двигатель датчика Холла

Выделить:

Драйвер BLDC-двигателя 500 Вт с ШИМ

Плата драйвера BLDC 36-72 В пост. тока

Драйвер BLDC-двигателя с ШИМ-управлением

Описание продукта

Драйвер двигателя BLDC JYQD-V7.5E

Входное напряжение 36-72 В постоянного тока, максимальная мощность 500 Вт, с ШИМ-управлением, совместим с Arduino

Атрибут	Значение
Тип аксессуара	Драйвер двигателя
Для использования с	BLDC-двигатель

Основные параметры драйвера двигателя BLDC

Номер модели: JYQD-V7.5E

Входная мощность: 36-72 В постоянного тока

Номинальная мощность: 350 Вт

Пригодность: Двигатель с датчиком Холла

Максимальная мощность: 500 Вт

Максимальный ток: 15 А

Защита: Перегрузка по току, короткое замыкание, перенапряжение, пониженное напряжение, заблокированный ротор, перегрев

Алгоритмы управления: Прямоугольная волна

Размеры: 63 мм × 42,5 мм × 33 мм

Регулировка скорости: ШИМ/0-5 В

Выход сигнала обратной связи по скорости: Да

Рабочая температура: от -10℃ до 60℃

Применение драйвера двигателя BLDC

Плата драйвера двигателя BLDC JYQD-V7.5E представляет собой плату драйвера постоянного тока, предназначенную для управления бесщеточными двигателями постоянного тока с точной регулировкой скорости от 0 до 100%. Его алгоритмы управления прямоугольной волной обеспечивают стабильность и точность, что делает его подходящим для различных применений.

Электрический скейтборд

Электрический скутер

Электрическая инвалидная коляска

Гироскутер

Дроны

Электрический одноколесный велосипед

Электрический мопед

Электрический картинг

Радиоуправляемая машина

Промышленный робот

Конвейерная лента для логистики

Оборудование автоматизации

Станки с ЧПУ

Самоходные газонокосилки

Бытовая электроника

Бытовая техника

Промышленное оборудование

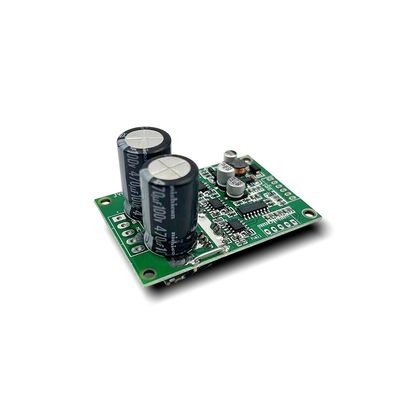

Внешний вид драйвера двигателя BLDC

Руководство по применению

Убедитесь, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
Применимо к бесщеточному двигателю постоянного тока с датчиком Холла под углом 120°. Возможно, потребуется отрегулировать последовательность линий Холла или последовательность трехфазных линий двигателя для достижения оптимального эффекта привода.
Эта плата драйвера поставляется без корпуса и радиатора. Она может управлять двигателями мощностью менее 100 Вт без радиатора, но требует нормальной вентиляции.
Выходной порт 5 В предназначен только для внешнего потенциометра или переключателя для регулировки скорости, коммутации и включения. Не подключайте внешнее силовое оборудование.

Подключение драйвера двигателя BLDC

1. Порт управления

5 В - Внутреннее выходное напряжение платы драйвера для внешнего потенциометра или переключателя
Z/F - Управление направлением вращения (5 В=Вперед, GND=Назад)
VR - Порт регулировки скорости (аналоговый 0,1 В-5 В или ШИМ 1 кГц-20 кГц, амплитуда 5 В)
EL - Порт включения (5 В=Работа, GND=Стоп)
Signal - Выход сигнала импульса скорости
GND - Общий провод управления внутренней платы драйвера

2. Порт питания

MA - Фаза A двигателя
MB - Фаза B двигателя
MC - Фаза C двигателя
P- - Отрицательный полюс постоянного тока
P+ - Положительный полюс постоянного тока

3. Порт датчика Холла

Ha - Холл a
Hb - Холл b
Hc - Холл c
GND - Земля
5 В - Выход 5 В

Важные примечания: Используйте экранированные провода, если расстояние между драйвером и двигателем превышает 50 см. Шаг порта управления: 2,54 мм, шаг порта питания: 3,96 мм. Обеспечьте надлежащую изоляцию между MOSFET драйвера и радиатором/монтажной пластиной.

Размер драйвера двигателя BLDC

Технология производства

Информация об упаковке

Драйвер двигателя BLDC хорошо упакован в отдельный антистатический пакет.

FAQ

Каково время выполнения заказа?

Образец: 5 дней
Массовый заказ: 2-3 недели

Что такое MOQ?

1 комплект для всех серий продуктов

Какова гарантия?

12 месяцев с даты поставки

Как осуществляется техническая поддержка?

Мы предлагаем индивидуальное обслуживание и техническую поддержку
