JYQD-V7.0 Драйвер BLDC-двигателя 12-24 В пост. тока 50 Вт с ШИМ-управлением

МОК:	1
цена:	$3.60-5

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Цзянсу, Китай

Фирменное наименование

Bextremeshell

Номер модели

JYQD-V7.0

Входное напряжение:

12-24VDC

Рейтинг власти:

50 Вт

Максимальная мощность:

Максимальный ток:

Алгоритм управления:

прямоугольная волна

Размеры:

45 мм х 32 мм x 10 мм

Управление скоростью:

PWM/0-5V

Скорость обратной связи:

Рабочая температура:

-10°C до 60°C

Частота ШИМ:

1K-20 кГц

Круг обязаностей PWM:

0-100%

Амплитуда ШИМ:

Управление портом расстояния:

2,54 мм

Расстояние порта электроэнергии:

3.96mm

Мотор тип:

Двигатель датчика Холла

Выделить:

Драйвер BLDC-двигателя с ШИМ-управлением

Плата драйвера BLDC 12-24 В пост. тока

Контроллер BLDC-двигателя 50 Вт

Описание продукта

Драйвер двигателя BLDC JYQD-V7.0

Вход 12-24 В постоянного тока, максимальная мощность 50 Вт, с ШИМ-управлением, совместим с Arduino

Атрибуты продукта

Тип аксессуара	Драйвер двигателя
Для использования с	BLDC-двигатель

Характеристики драйвера двигателя BLDC

Модель: JYQD-V7.0
Входная мощность: 12-24 В постоянного тока
Номинальная мощность: 50 Вт
Пригодность: Двигатель с датчиком Холла
Максимальная мощность: 70 Вт
Максимальный ток: 3 А
Защита: Перегрузка по току, короткое замыкание, перенапряжение, пониженное напряжение, заблокированный ротор, перегрев
Алгоритмы управления: Прямоугольная волна
Размеры: 45 мм × 32 мм × 10 мм
Регулировка скорости: ШИМ/0-5 В
Выход сигнала обратной связи по скорости: Да
Рабочая температура: от -10℃ до 60℃

Применение драйвера двигателя BLDC

Плата драйвера двигателя BLDC JYQD-V7.0 предназначена для управления бесщеточными двигателями постоянного тока с точной регулировкой скорости от 0 до 100%. Его алгоритмы управления прямоугольной волной обеспечивают стабильность и точность, что делает его подходящим для различных применений.

Общие области применения

Электрический скейтборд

Электрический самокат

Электрическая инвалидная коляска

Ховерборд

Дроны

Электрический моноцикл

Электрический мопед

Электрический картинг

Радиоуправляемая машина

Промышленный робот

Конвейерная лента для логистики

Оборудование автоматизации

Станки с ЧПУ

Самоходные газонокосилки

Бытовая электроника

Бытовая техника

Промышленное оборудование

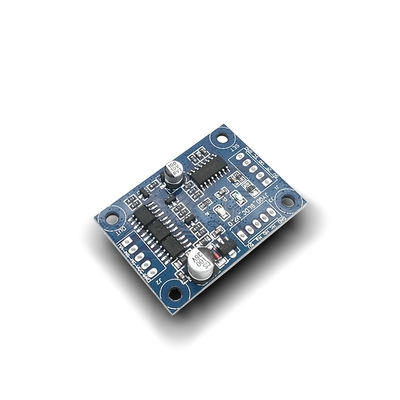

Внешний вид драйвера двигателя BLDC

Руководство по применению

Убедитесь, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
Применимо к бесщеточному двигателю постоянного тока с датчиком Холла под углом 120°. Возможно, потребуется отрегулировать последовательность линий Холла или трехфазную линию двигателя для достижения оптимального эффекта привода.
Эта плата драйвера поставляется без корпуса и радиатора. Она может управлять двигателями мощностью менее 50 Вт без радиатора, но требует нормальной вентиляции.
Порт выхода 5 В предназначен только для внешнего потенциометра или переключателя для регулировки скорости, коммутации и включения. Не подключайте внешнее силовое оборудование.

Подключение драйвера двигателя BLDC

Порт управления

5 В: Внутреннее выходное напряжение платы драйвера для внешнего потенциометра или переключателя
Z/F: Порты управления направлением вращения (5 В=Вперед, GND=Назад)
VR: Порт регулировки скорости (аналоговый вход 0,1 В-5 В или ШИМ)
SC: Управление портом включения (5 В=Разрешить работу, GND=Запретить работу)
GND: Земля для внутреннего управления платой драйвера

Порт питания

MA, MB, MC: Подключения фаз двигателя
P+, P-: Вход питания постоянного тока

Порт датчика Холла

Ha, Hb, Hc: Подключения датчика Холла
GND, 5 В: Питание для датчиков Холла

Важные заметки:

Используйте экранированные провода, если расстояние от платы драйвера до двигателя превышает 50 см
Расстояние между портами управления: 2,54 мм, расстояние между портами питания: 3,96 мм
Обеспечьте надлежащую изоляцию между MOSFET драйвера и радиатором/монтажной пластиной

Размеры драйвера двигателя BLDC

Технология производства

Информация об упаковке

Драйвер двигателя BLDC хорошо упакован в отдельный антистатический пакет.

Часто задаваемые вопросы

Время выполнения заказа

Образец: 5 дней
Массовый заказ: 2-3 недели

Минимальный объем заказа

1 комплект для всех серий продуктов

Гарантия

12 месяцев с даты поставки

Техническая поддержка

Индивидуальное обслуживание и техническая поддержка
