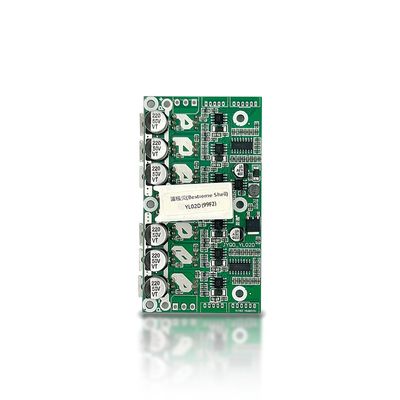

JYQD-YL02D 12-36VDC BLDC Моторный контроллер 400 Вт Двойной выход

МОК:	1
цена:	$16.92-17.91

Подробная информация

Описание продукта

Подробная информация

Вход питания:

12-36Vdc

Рейтинг власти:

400W*2

Максимальная мощность:

540 Вт*2

Максимальный ток:

15a*2

Алгоритмы управления:

прямоугольная волна

Размеры:

100mmx59mmx20 мм

Управление скоростью:

PWM/0-5V

Скорость обратной связи:

Да

Рабочая температура:

-20 ℃ --85 ℃

Мотор тип:

Двигатель датчика Холла

Частота ШИМ:

1 кГц-10 кГц

Тормозное напряжение:

0-5V линейный

Внешний 5 В:

≤ 300mA

Вперед/обратный контроль:

5 В высокая/0 В

Защитные функции:

Чрезмерный ток, короткий замыкание, напряжение, под напряжением, заблокированный ротор, перегрев

Выделить:

Контроллер двигателя BLDC 12-36VDC

Контроллер двойного двигателя 400 Вт

Плата драйвера BLDC с гарантией

Описание продукта

Оригинальный контроллер для двух двигателей JYQD-YL02D 12-36VDC

Высокопроизводительный драйвер BLDC-двигателя для инвалидных колясок, электрических скейтбордов и различных микроэлектрических транспортных средств.

Основные характеристики

Модель: JYQD-YL02D(99F2)
Входное напряжение: 12-36VDC
Номинальная мощность: 400Вт*2
Максимальная мощность: 540Вт*2
Максимальный ток: 15A*2
Совместимость: Двигатель с датчиком Холла
Алгоритмы управления: Прямоугольная волна
Размеры: 100 мм x 59 мм x 20 мм
Регулировка скорости: ШИМ/0-5В
Выход сигнала обратной связи по скорости: Да
Рабочая температура: от -20℃ до 85℃

Функции защиты

Защита от перегрузки по току, короткого замыкания, перенапряжения, пониженного напряжения, заклинивания ротора, перегрева.

Применение

Эта плата драйвера постоянного тока обеспечивает точную регулировку скорости (0-100%) и подходит для различных применений:

Электрический скейтборд
Электрический самокат
Электрическая инвалидная коляска
Гироскутер
Дроны

Электрический моноцикл
Электрический мопед
Электрический картинг
Радиоуправляемая машина

Промышленный робот
Конвейерная лента для логистики
Оборудование автоматизации
Станки с ЧПУ
Самоходные газонокосилки

Изображения продукта

Разводка и порты управления

Описание портов управления:

GND: Только для управляющего сигнала
VR: Регулировка скорости (линейная регулировка скорости 0-2,5 В или 0-5 В). Частота ШИМ: 1 кГц-10 кГц.
ZF: Управление вперед и назад (высокий уровень 5 В или низкий уровень 0 В)
M: Выход сигнала импульса скорости
EL: Порт функции торможения, линейное торможение 0-2,5 В или 0-5 В
5В: Источник питания 5 В для внешнего устройства управления (≤300 мА)

Важное напоминание:

Разные двигатели с датчиками Холла имеют разные последовательности проводов Холла - убедитесь в правильном соответствии перед загрузкой драйвера.
Добавьте радиатор, если мощность превышает 100 Вт, и обеспечьте хорошие условия отвода тепла для платы.

Размеры продукта

Производственный процесс

Упаковка

Драйвер BLDC-двигателя хорошо упакован в отдельный антистатический пакет.

Часто задаваемые вопросы

Время выполнения заказа:

Образец: 5 дней
Массовый заказ: 2-3 недели

Минимальный объем заказа:

1 комплект для всех серий продуктов

Гарантия:

12 месяцев с даты поставки

Техническая поддержка:

Мы предлагаем индивидуальное обслуживание и техническую поддержку
