JYQD-V6.3E2 Драйвер BLDC-двигателя 500 Вт 15 А с регулировкой скорости

МОК:	1
цена:	$7.90-9.90

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Цзянсу, Китай

Фирменное наименование

Bextremeshell

Номер модели

JYQD-V6.3E2

Модель №:

JYQD-V6.3E2

Вход питания:

12-36Vdc

Рейтинг власти:

350 Вт

Максимальная мощность:

500 Вт

Максимальный ток:

Алгоритмы управления:

прямоугольная волна

Размеры:

63 мм х 36,5 мм x 17 мм

Управление скоростью:

PWM/0-5V

Скорость обратной связи:

Рабочая температура:

-10°C до 60°C

Частота ШИМ:

1K-20 кГц

Круг обязаностей PWM:

0-100%

Амплитуда ШИМ:

Управление портом расстояния:

2,54 мм

Расстояние порта электроэнергии:

3.96mm

Выделить:

Двигатель BLDC мощностью 500 Вт

доска водителя 15A BLDC

Регулятор скорости двигателя BLDC

Описание продукта

JYQD-V6.3E2 Драйвер BLDC двигателя

Драйвер бесщеточного двигателя постоянного тока мощностью 500 Вт с функцией регулировки скорости, широко используемый в электромобилях и промышленных приложениях.

Спецификации продукта

Атрибут	Значение
Тип аксессуара	Драйвер двигателя
Для использования с	BLDC двигатель

Технические параметры

Модель №: JYQD-V6.3E2
Входная мощность: 12-36 В постоянного тока
Номинальная мощность: 350 Вт
Пригодность: Бессенсорный двигатель
Максимальная мощность: 500 Вт
Максимальный ток: 15A
Защита: Перегрузка по току, короткое замыкание, перенапряжение, пониженное напряжение, заблокированный ротор, перегрев
Алгоритмы управления: Прямоугольная волна
Размеры: 63 мм × 36,5 мм × 17 мм
Регулировка скорости: ШИМ/0-5 В
Выход сигнала обратной связи по скорости: Да
Рабочая температура: от -10℃ до 60℃

Применения

Плата драйвера BLDC двигателя JYQD-V6.3E2 предназначена для управления бесщеточными двигателями постоянного тока с точной регулировкой скорости от 0 до 100%. Его алгоритмы управления прямоугольной волной обеспечивают стабильность и точность для различных применений:

Электрические скейтборды и скутеры
Электрические инвалидные коляски и ховерборды
Дроны и радиоуправляемые транспортные средства
Промышленные роботы и автоматизация
Станки с ЧПУ и конвейерные системы
Бытовая электроника и приборы

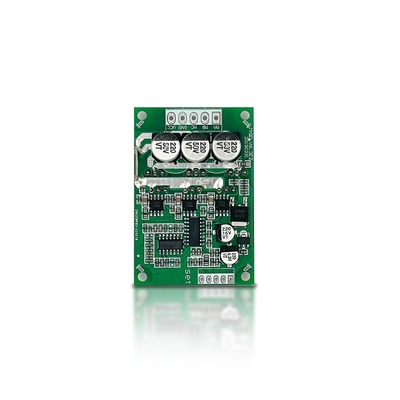

Внешний вид продукта

Руководство по применению

Убедитесь, что напряжение и мощность двигателя находятся в указанном диапазоне
Плата драйвера требует надлежащей вентиляции; рекомендуется радиатор для двигателей мощностью более 100 Вт
Выходной порт 5 В предназначен только для компонентов регулировки скорости, а не для внешнего оборудования питания

Инструкции по подключению

Порт управления:
5 В - Внутренний выход для регулировки скорости Z/F - Управление направлением вращения VR - Регулировка скорости (0,1 В-5 В или ШИМ) Signal - Выход импульса скорости GND - Общий провод управления
Порт питания:
MA/MB/MC - Фазы двигателя VCC/GND - Вход питания постоянного тока
Используйте экранированные провода для расстояний более 50 см от двигателя
Шаг контактов порта управления: 2,54 мм; Шаг контактов порта питания: 3,96 мм

Обеспечьте надлежащую изоляцию между MOSFET и радиатором
Размеры
Производственный процесс

Упаковка
Драйвер BLDC двигателя надежно упакован в отдельный антистатический пакет для защиты во время транспортировки и хранения.
Часто задаваемые вопросы

Каково время выполнения заказа?

Образцы: 5 дней

Массовые заказы: 2-3 недели

Каков минимальный объем заказа?

1 комплект для всех серий продуктов

Какой гарантийный срок?

12 месяцев с даты поставки
Какая техническая поддержка доступна?

Мы предоставляем индивидуальное обслуживание и техническую поддержку
